Složili smo gaming PC koji ima maksimalne performanse u kućištu mini dimenzija. U naš je build stala čak i moćna 2080Ti.

Slaganje

Krenimo od kućišta. Jednostavno maknite prednju i stražnju stranu te na već postavljene lokacije za pričvršćivanje matične ploče stavite ploču tako da se rupe za vijke poravnaju s držačima na kućištu. Naravno, ploču okrenite tako da izlazi s ploče gledaju van iz kućišta. Vijcima koje dobijete u kutiji s kućištem pričvrstite ploču za kućište.



9. Slaganje 1 1



Bit će vam potrebna četiri vijka. Budite sigurni da vijke postepeno pričvršćujete po dijagonali. Ništa neće eksplodirati ako ne pratite to pravilo, no bit će puno lakše sve naciljati tako nego da jedan pričvrstite do kraja jer se rupe možda neće poravnati sa samo jednim vijkom. Sada dobro pogledajte sve relevantne lokacije priključaka na ploču.

Naglašavamo da je najbolje na vrijeme znati sve što ćete trebati spojiti kako kasnije ne biste morali sve skidati s ploče da biste dodali jedan konektor. Zato smo mi imali takva iskustva za vas.



9. Slaganje 2 1

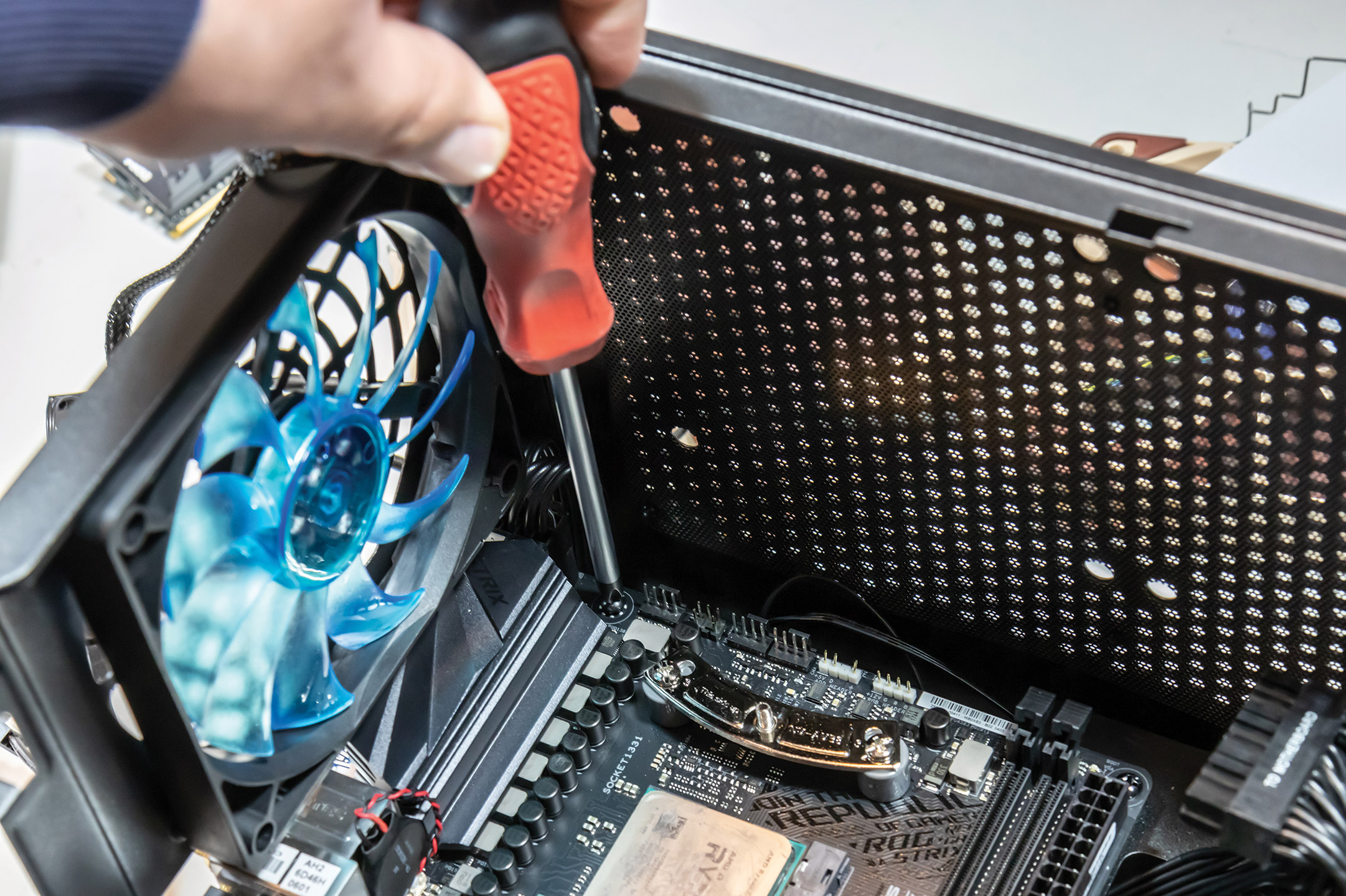

Kada ploča bude na mjestu, sve konektore koji će vam trebati pospajajte na nju. U našem slučaju morali smo par puta skidati hladnjak procesora kako bismo stavili „slim“ ventilator iza ispuh, te pokušati spojiti RGB rasvjetu koji se svi nalaze na vrhu ploče.

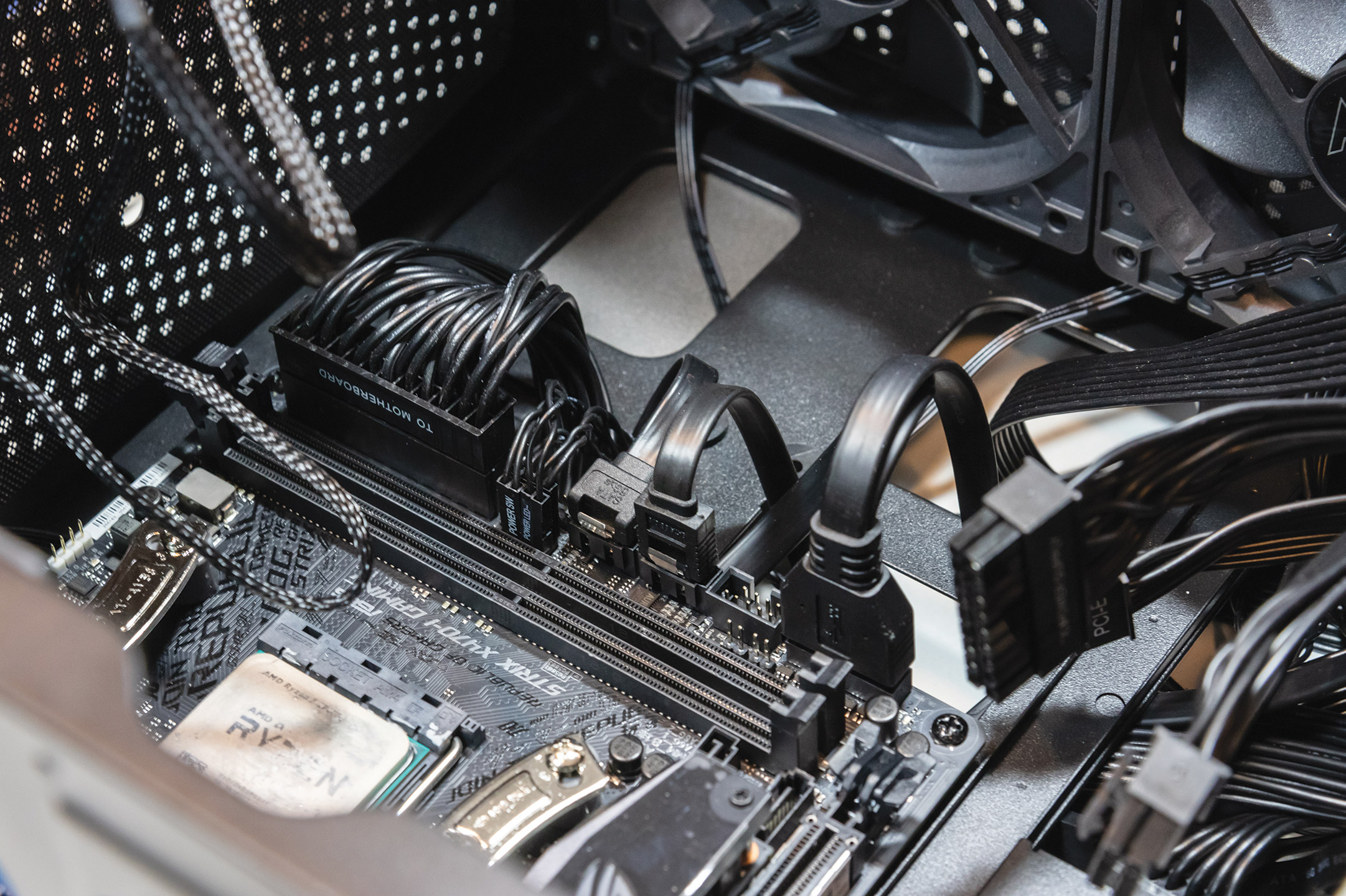

Tako da svakako povežite napajanje na ploču i ono ekstra 8-pinsko s gornje strane. Na gornjoj strani su i tri seta pinova za kontrolu ventilatora. Sve ventilatore odmah pospajajte zajedno s Y-razdjelnicima i povješajte ih s vanjske strane kućišta. Zatim su na redu utori za diskove i USB 3.0, premda do njih možete doći i na kraju.



9. Slaganje 2 dodatno 1



S donje strane nalaze se pinovi za kontrolu prednjeg dijela kućišta, odnosno gumbi za paljenje i reset, LED lampice statusa kao i audio izlaza i ulaza. Sve te žice lijepo usmjerite sa stražnje strane kako bi barem prednja izgledala pregledno.



9. Slaganje 3 1



Pripremite i napajanje za grafičku karticu te provedite žicu sa stražnje strane kućišta do dna, gdje ćemo uskoro staviti i samo napajanje. Naglašavamo da je kod ovakvih buildova iznimno poželjno sve konektore odmah povezati jer jednom kada se hardverom popuni ostatak utora, bit će veoma teško doći do njih bez ponovnog rastavljanja.

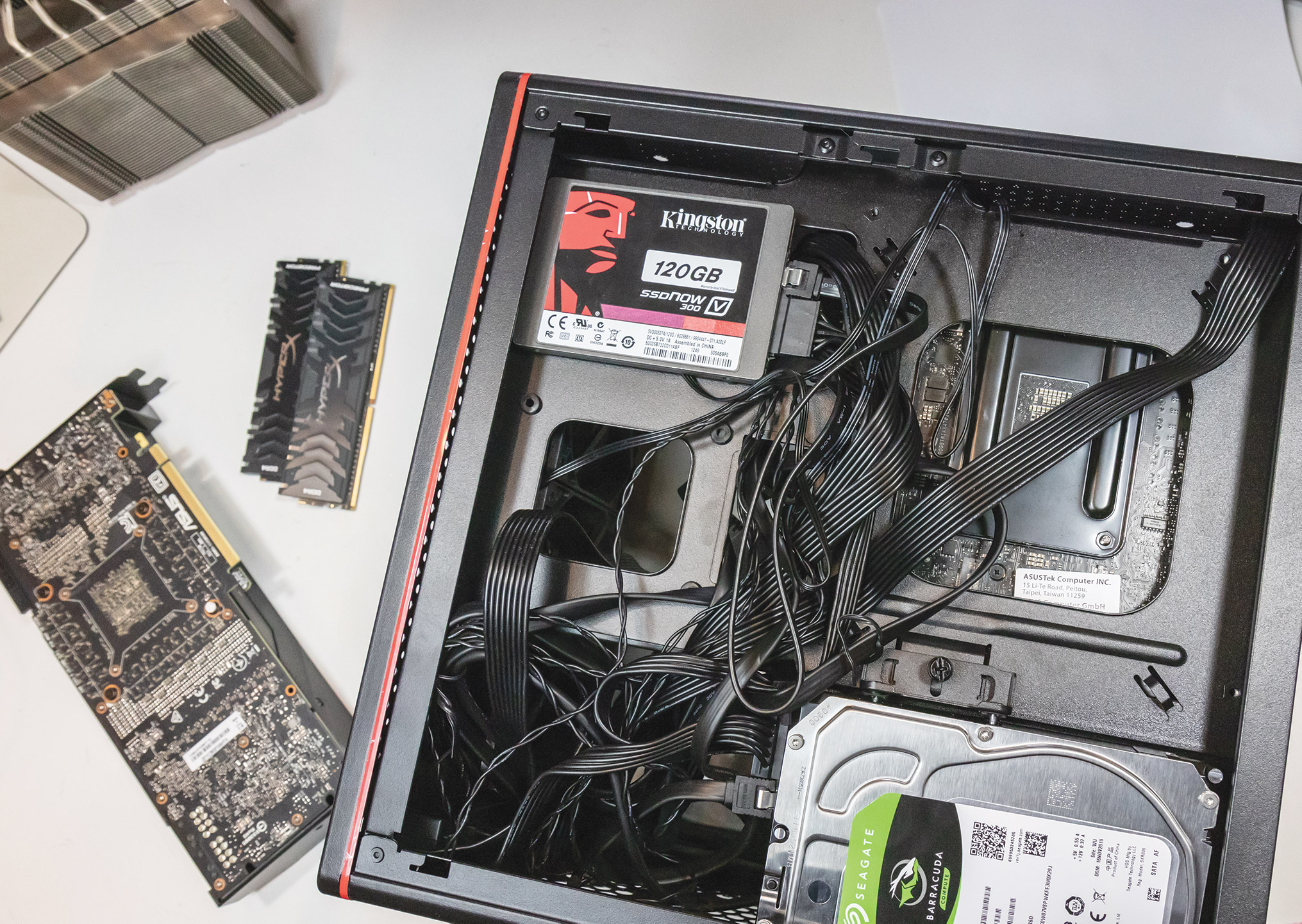

Sa stražnje strane postoji par lokacija za postavljanje diskova. Kućište je predviđeno da drži dva 7,5 mm SSD diska te može imati još jedan klasični tvrdi disk. Svi se pričvršćuju sa stražnje strane kućišta.



9. Slaganje 4 1

Tu je i prostor za cable management. SSD diskovi se pričvršćuju za stijenku te je bitno paziti pri provlačenju žica da ne iskoristite rupe koje će prekriti SSD diskovi jer vas inače čeka otpetljavanje kablova i njihovo preusmjeravanje.



9. Slaganje 5 1



SSD diskovi se jednostavno pričvrste četirima vijcima svaki, dok za čvrsti disk trebate koristiti nastavak koji je izvorno držao kutiju s dodacima za kućište, no moguće ga je pričvrstiti bez pomoći alata. Naravno, onda povežite kablove za diskove od matične i napajanja.

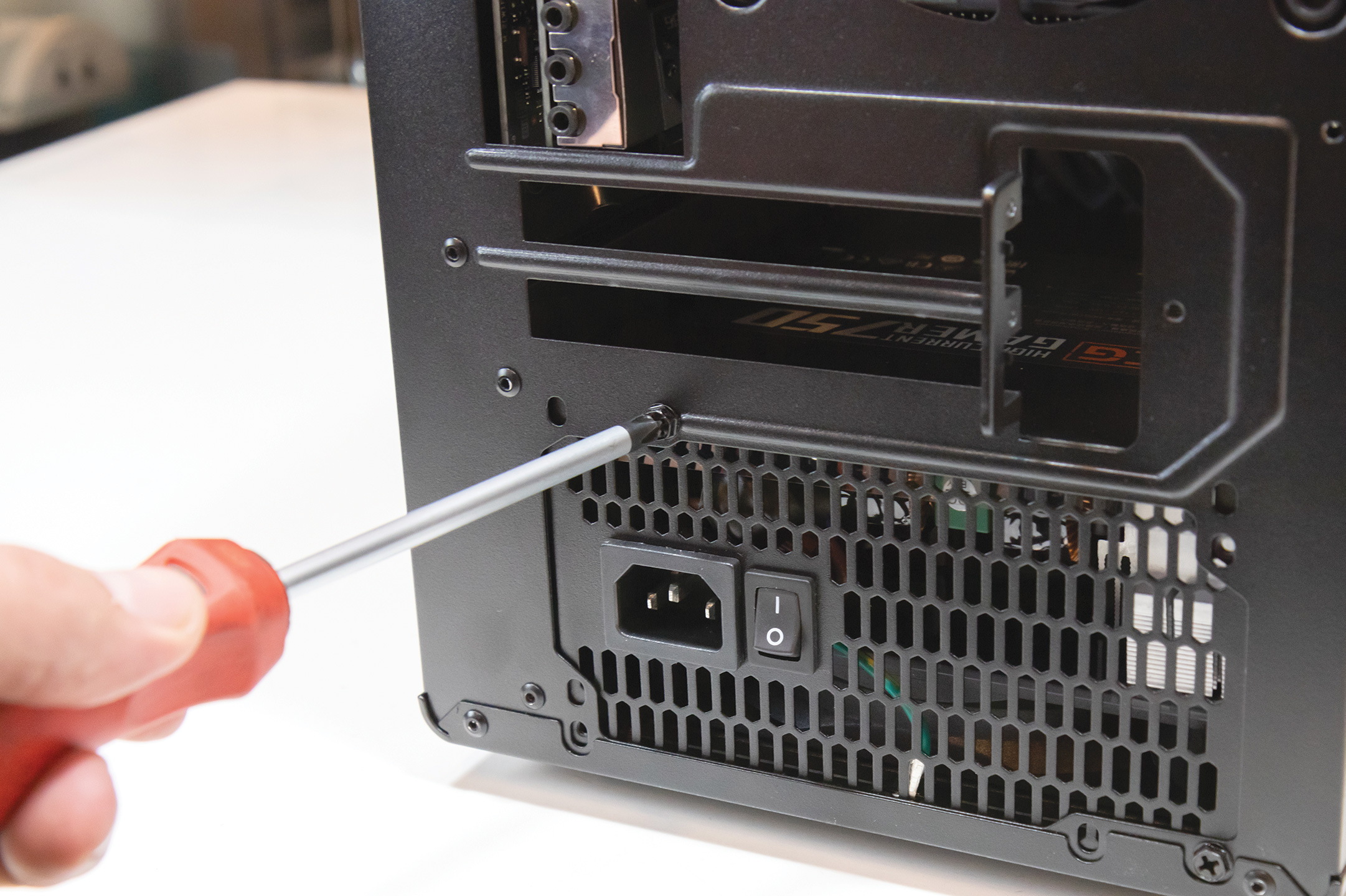

Sada je vrijeme za samo napajanje. Mi smo se odlučili za modularno, no i klasična mogu lagano stati s dovoljno prostora na dnu za njihovo pospremanje. Jednostavno stavite napajanje na dno kućišta te ga pričvrstite četirima vijcima straga, pritom imajući na umu da ventilator napajanja bude s donje strane kako bi vukao svjež zrak za svoje hlađenje.

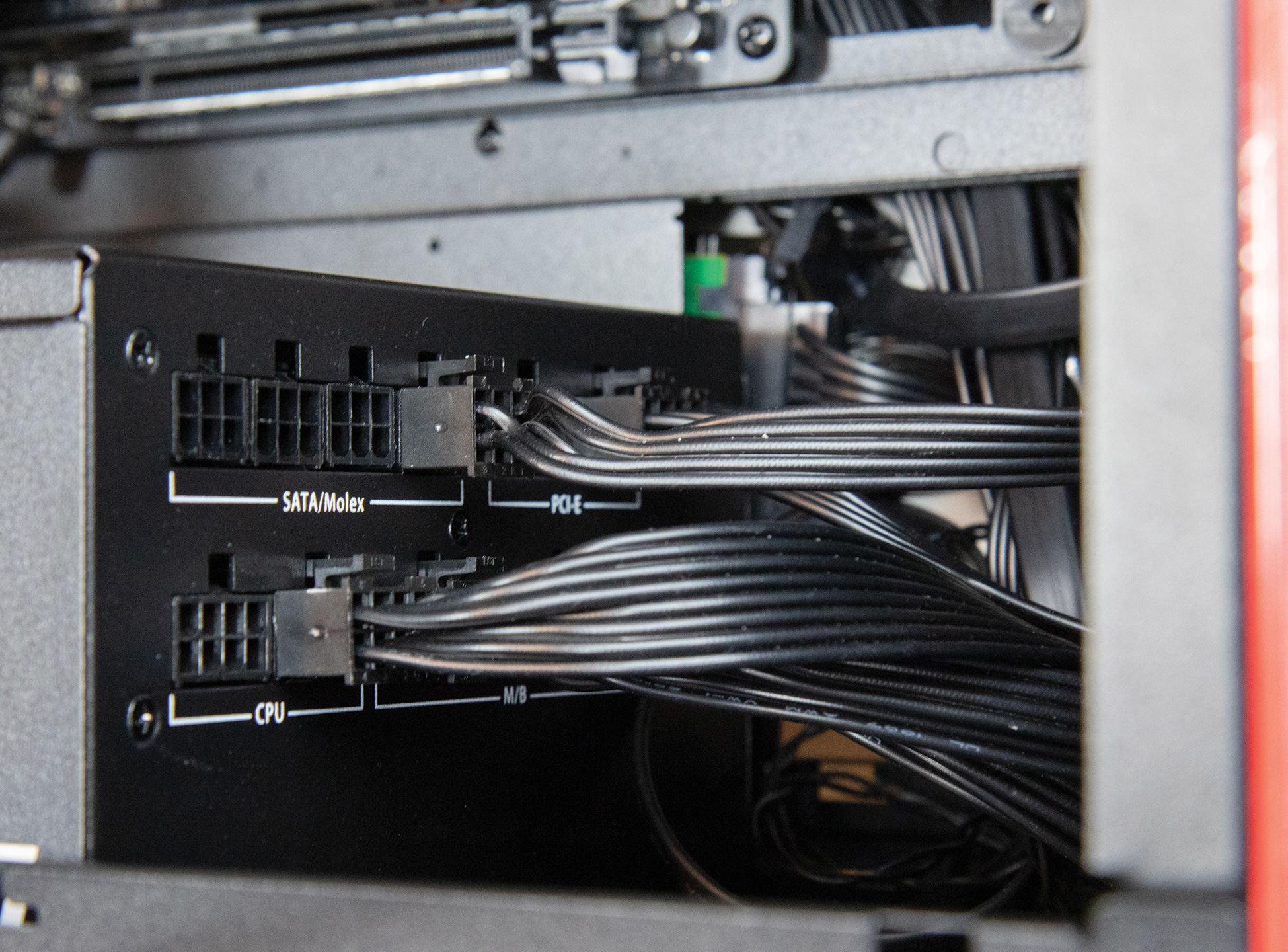

Zatim jednostavno pospajajte sve žice koje ste iskoristili za napajanje sustava i unaprijed pripremili za grafičku karticu. Naravno, prema želji je moguće i malo urediti kablove kako bi atraktivnije izgledali, no to je sve od ovog dijela slaganja.



9. Slaganje 6 1

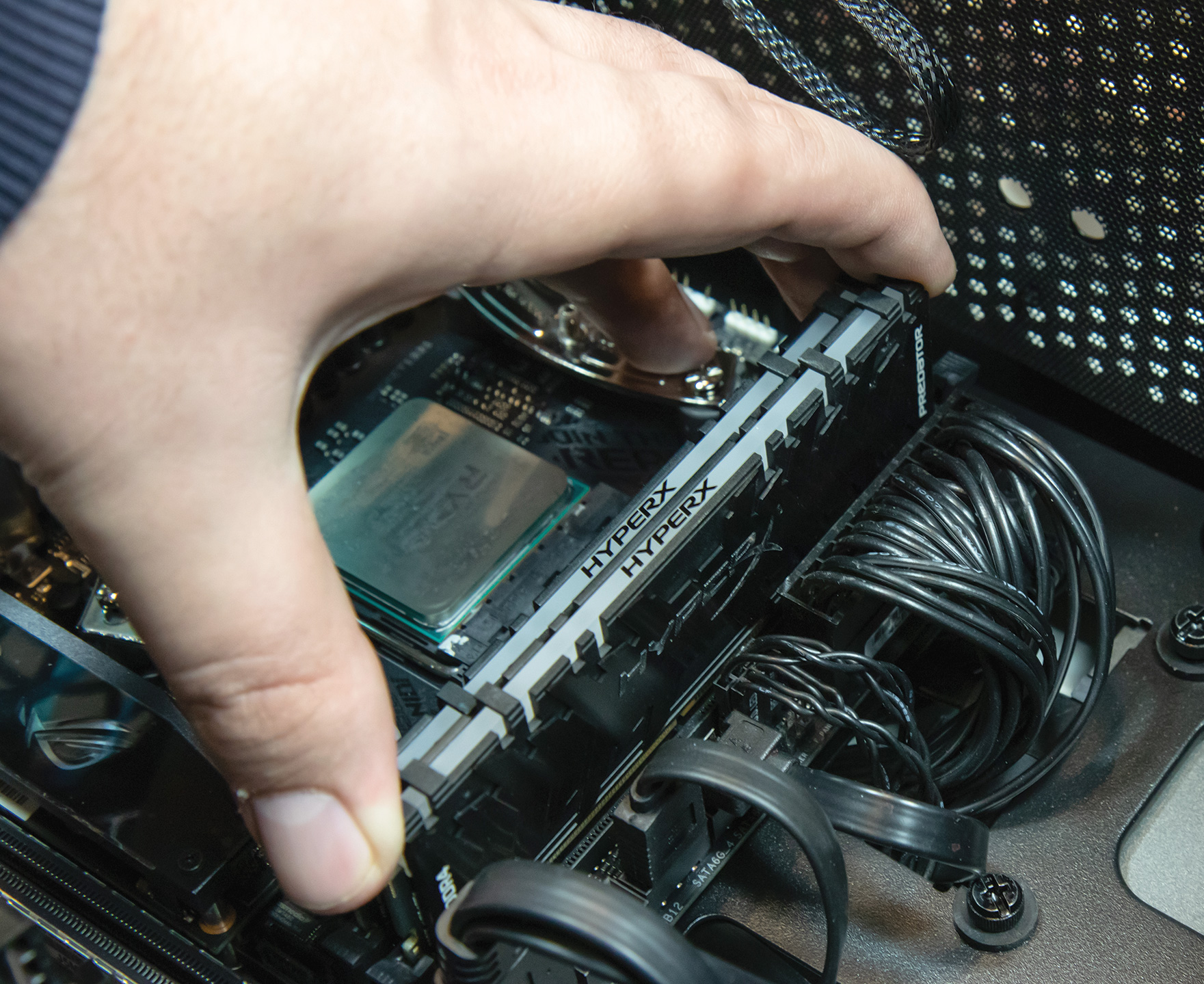

Dobra je ideja odmah staviti kekse RAM-a. Ovisno o hladnjaku koji koristite, to biste mogli napraviti i poslije postavljanja hladnjaka, no bolje je da to učinite odmah kako kasnije ne bi bilo zezancije oko prostora.

Jednostavno odmaknite kvačice za RAM, provjerite da se zub na pločici podudara s onim na matičnoj ploči te umjerenom snagom pritisnite u otvor na ploči. Budući da imamo samo dva utora i dva keksa, redoslijed nije bitan.



9. Slaganje 7 1 2

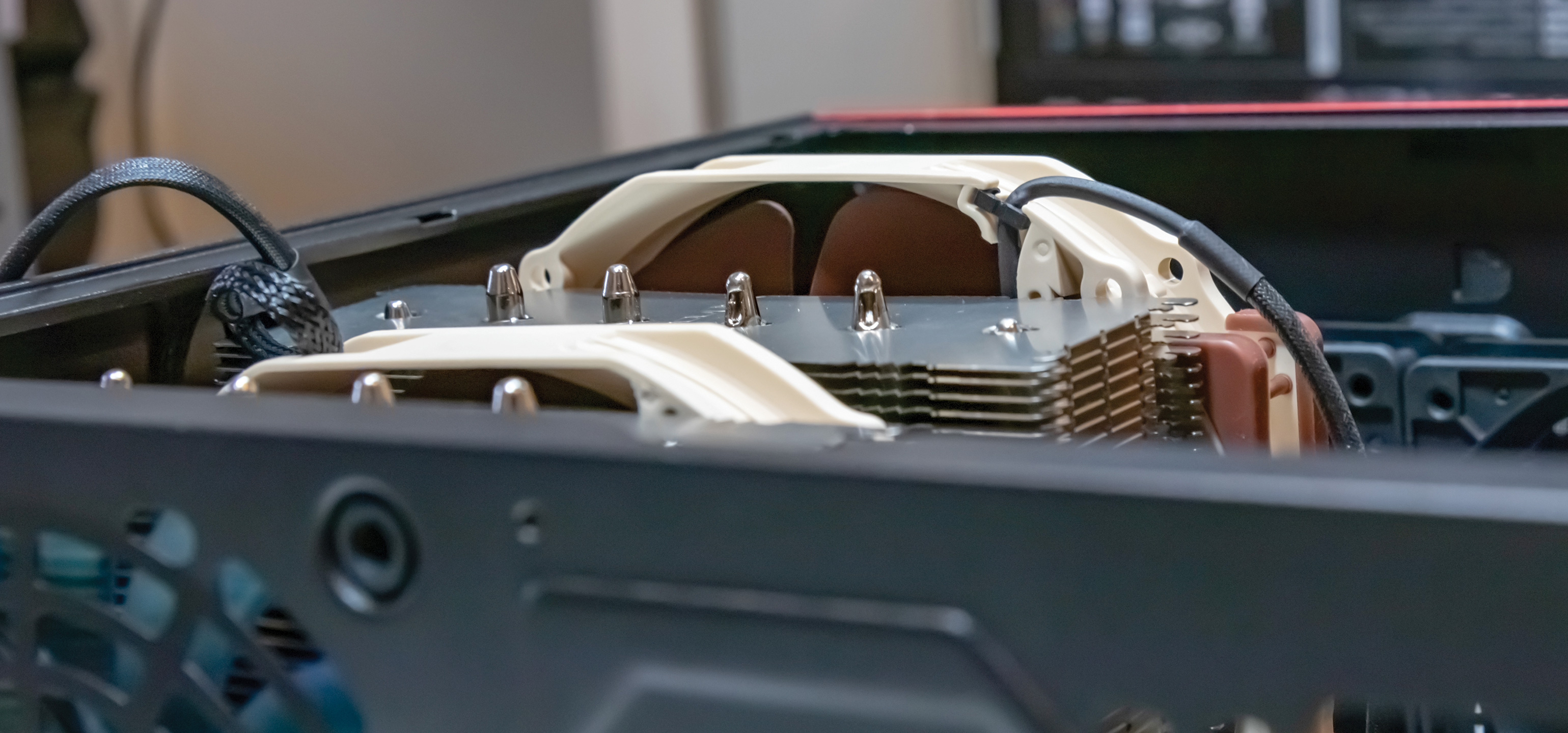

Došlo je vrijeme za instalaciju hladnjaka, u našem slučaju Noctuina flagshipa, NH-D15. To čudo potpuno prekriva matičnu ploču kada je postavljeno, no instalacija je prilično jednostavna jer koristi AMD-ov postojeći backplate.



9. Slaganje 7 1 3

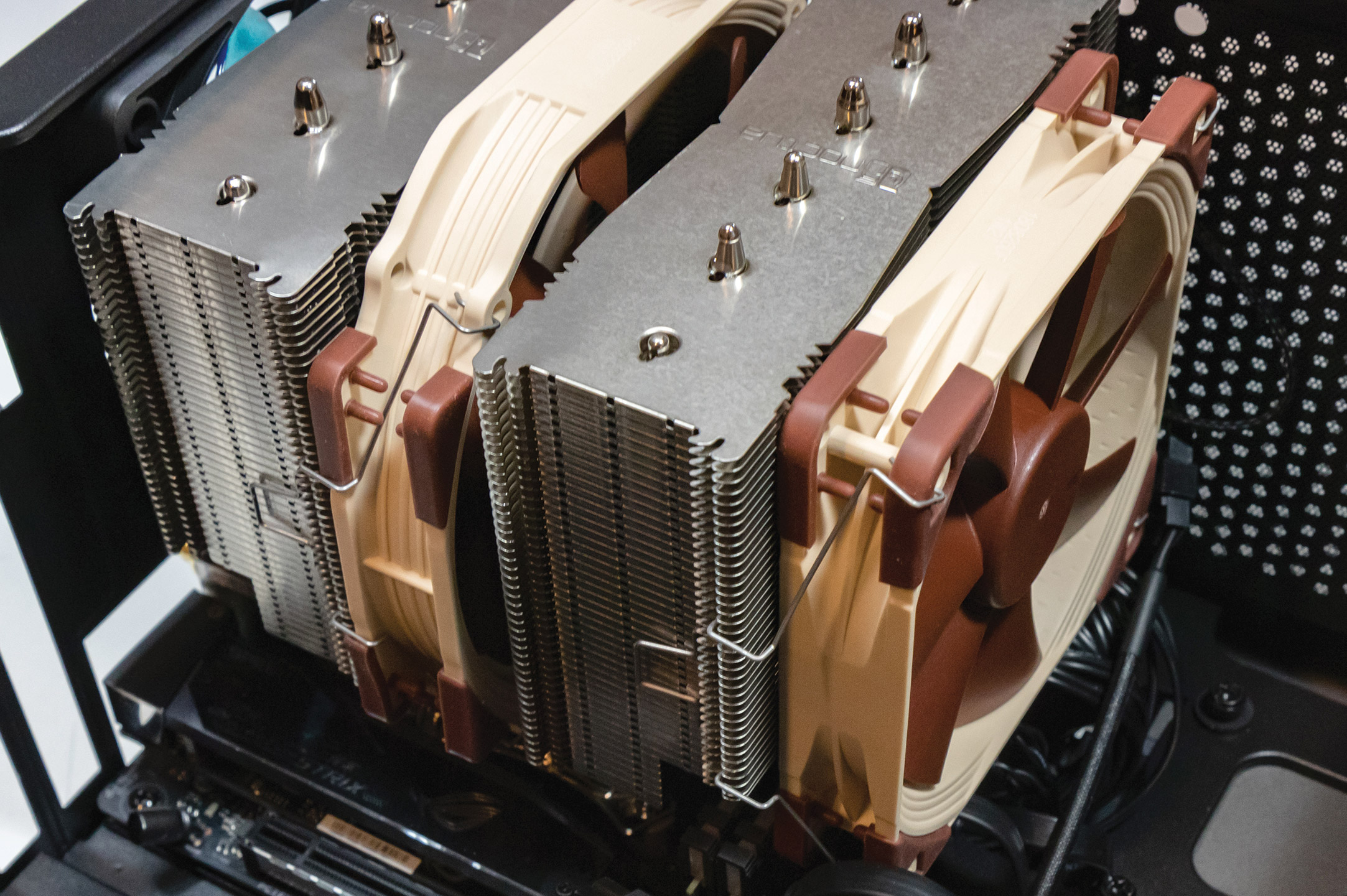

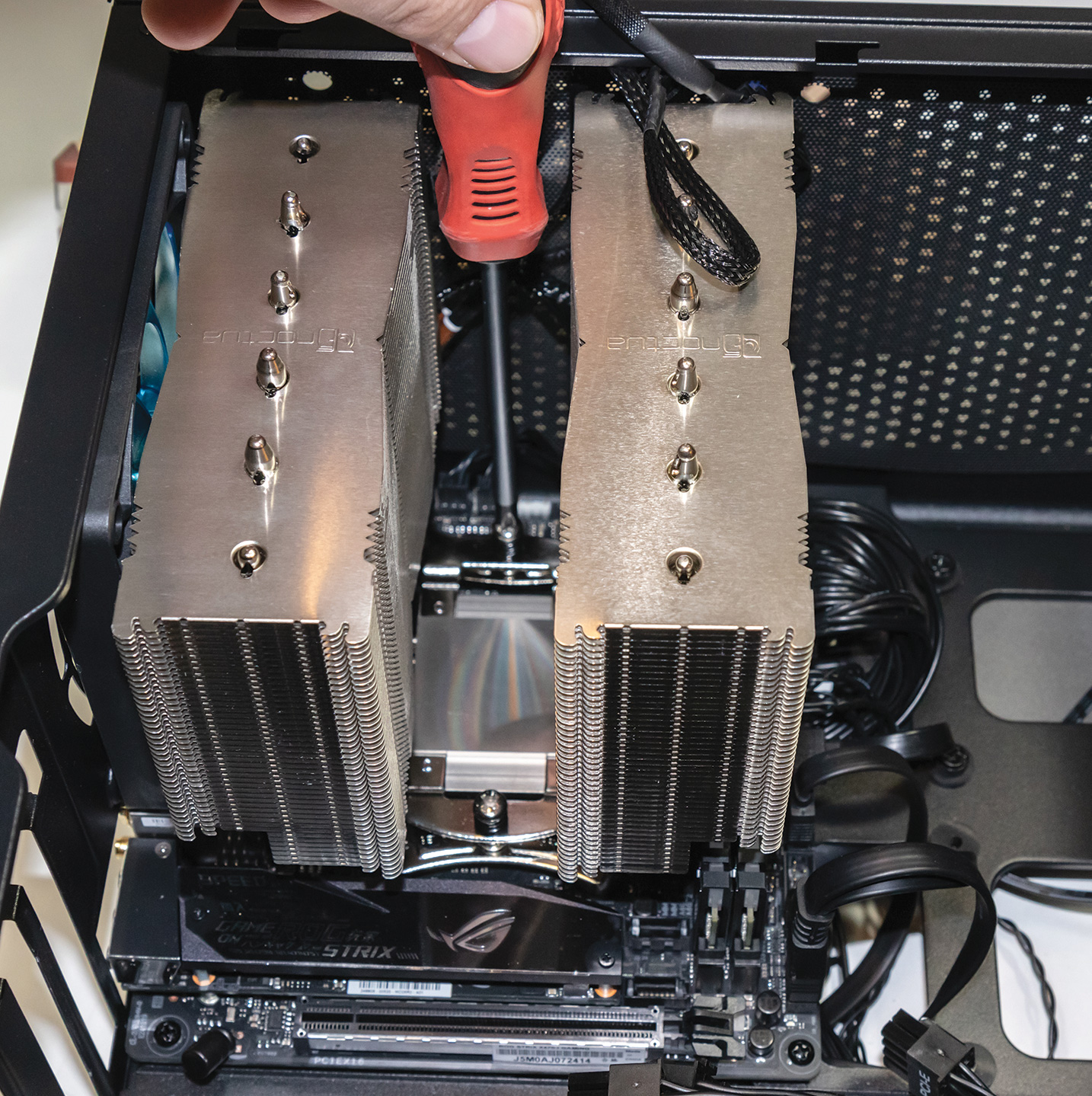

Jednostavno maknite standardne plastične držače i pričvrstite Noctuin držač pomoću četiri vijka. Zatim stavite termalne paste na procesor i na mjesto postavite hladnjak tako da se već postavljeni vijci na hladnjaku poravnaju s utorima na držaču.



9. Slaganje 7 1



Pričvrstite vijke postepeno kako bi hladnjak ostao horizontalan. Ne pričvršćujte jedan sasvim do kraja prije drugoga. Ventilatore koje smo već prije povezali na matičnu sada treba staviti na hladnjak.



9. Slaganje 8 1 2

Veliki srednji od 140 mm bez problema će se pričvrstiti, no, kako smo rekli, prednji, koji zrak šalje u hladnjak, neće imati mjesta zbog žica koje idu u matičnu ploču. Tu možete iskoristiti bilo koji ventilator od 120 mm, savršeno će pasati. Kao ispuh smo stavili ventilator „slim“ varijante koji idealno stane u kućište s ovim hladnjakom.

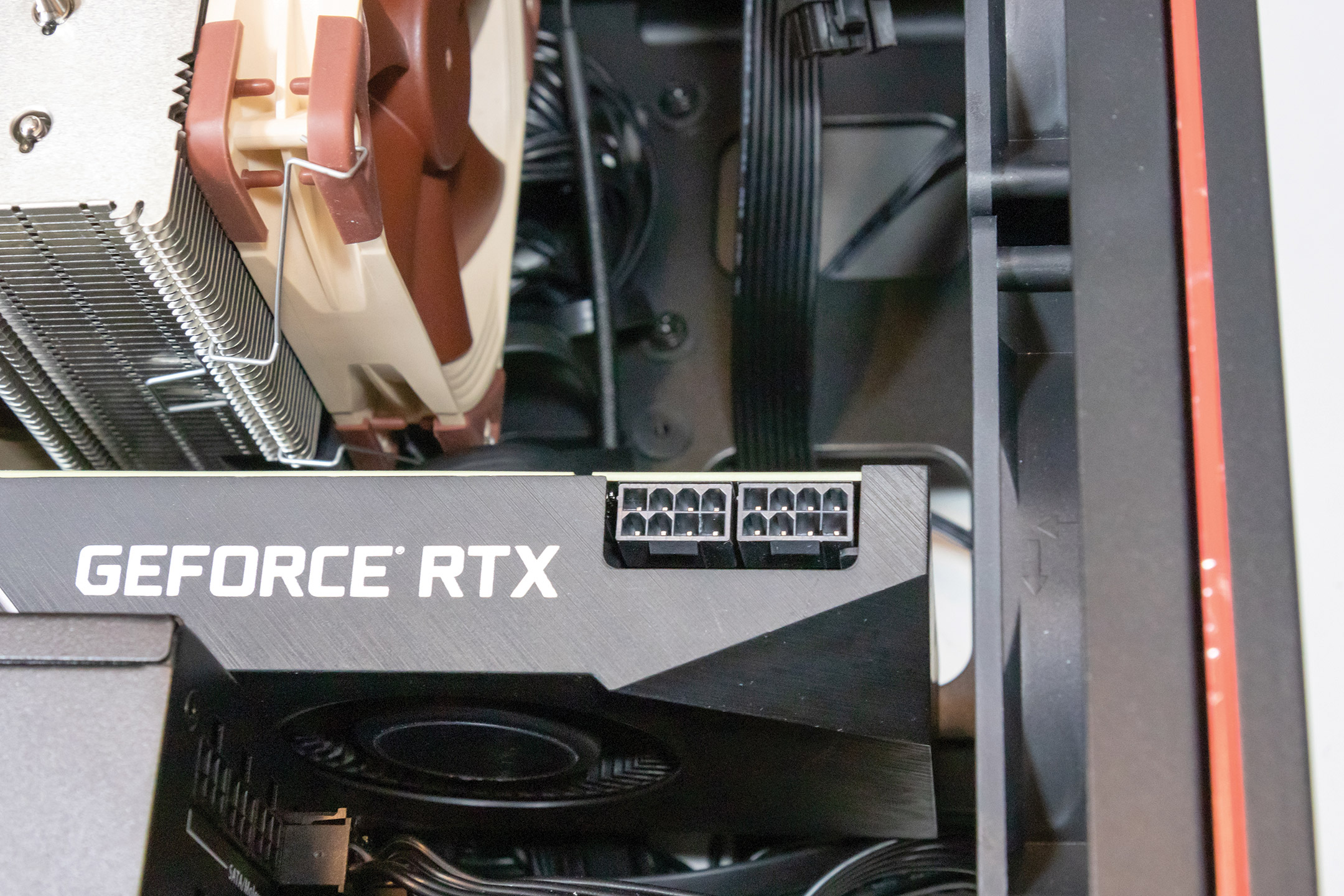

Na kraju nam ostaje još grafička kartica. Kao na kraju slaganja pazla, ostao je prostor samo za nju. Sa stražnje strane kućišta maknite dva pokrova gdje će kartica biti te polagano karticu stavite u kućište.



9. Slaganje 8 1 3

Ona koju koristimo ostavlja svega pola centimetra prostora kada je postavljena, no da bismo je dobili na željenu lokaciju, trebat će malo „nagovarati“ kućište. Stražnju stranu lagano smo gurnuli kako bi kartica mogla proći u kućište te savršeno sjesti na svoje mjesto.



9. Slaganje 8 1



Usisni ventilator pored osigurat će svjež zrak za njezin rad. Jednostavno još povežite napajanje kartice i čestitamo – gotovi ste sa svojim vlastitim mini PC buildom. Ostaje nam još samo vidjeti kakve su performanse
