Slaganje: Bitan je samo pozitivan stav
Mali detalj koji ASUS ne reklamira jest da na svoje nove ploče stavljaju i stare LGA1200 rupe, pa su kompatibilne s dosadašnjim hladnjacima.

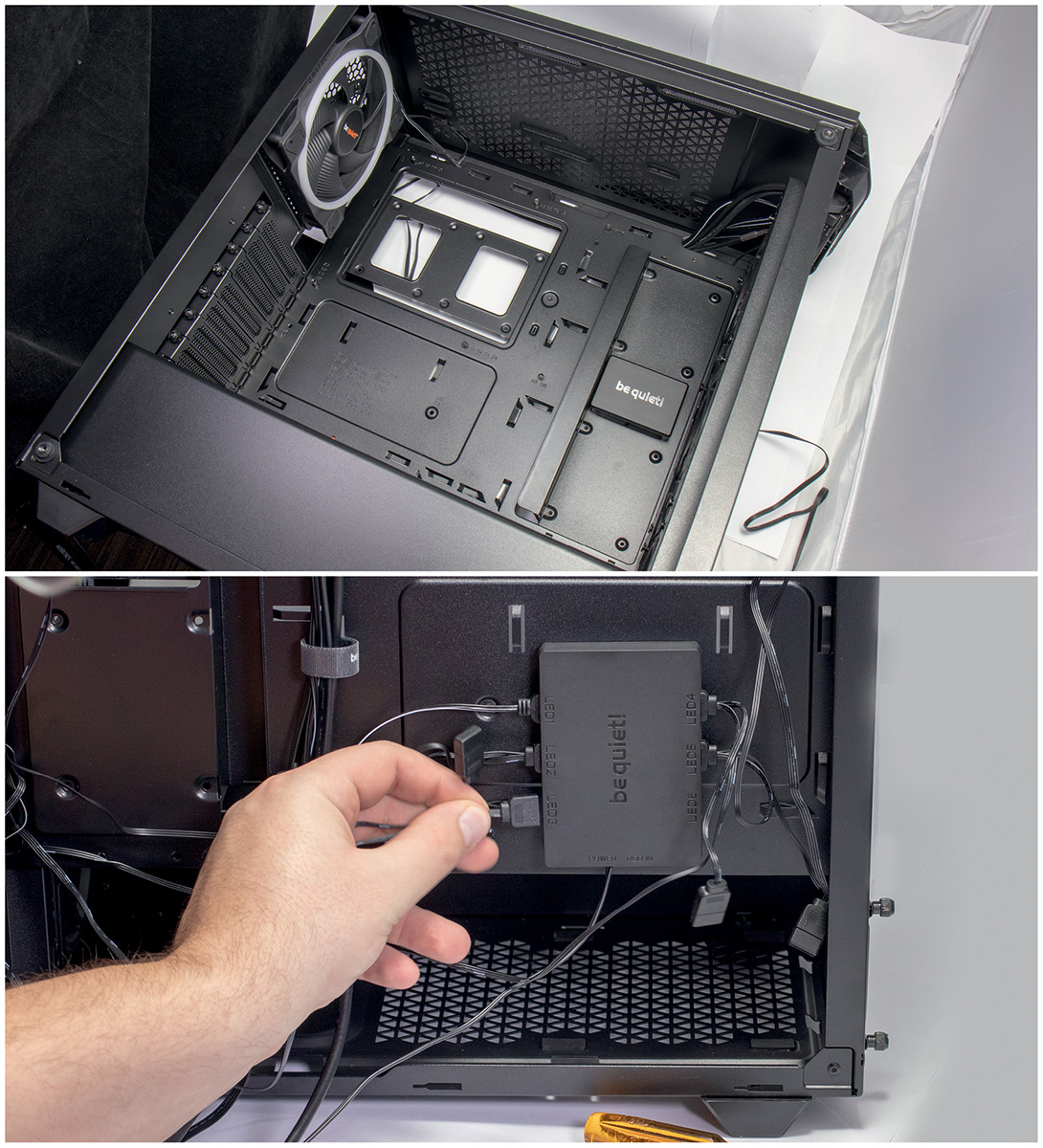

1. Pripremite kućište
Svako slaganje računala počinje od kućišta. Osim što je bitno provjeriti kompatibilnost za sve komponente koje planirate instalirati, kućište ćete gledati svakodnevno, pa preporučujemo da osim da razmišljate o performansama, uzmete i dizajn koji vam se sviđa. Mi smo se odlučili za Be Quiet! Pure Base 500DX kućište o kojem smo već prije pričali. To je poboljšana verzija Pure Base 500 modela s dodatnom RGB rasvjetom i više prostora za usis svježeg zraka u kućište, što je bitna stavka kod odabira kućišta za računalo visokih performansi.
Riječ je o metalnom kućištu koje je s jedne strane stakleno, tako da možemo vidjeti unutrašnjost, a s druge je strane kućišta metalni poklopac prekriven spužvom koja služi kao zvučna izolacija. Prednja strana ima suptilnu masku čiji nam se dizajn svidio jer nudi solidnu količinu prostora za usis zraka, dok po sredini ima dvije crte ARGB rasvjete za personalizaciju izgleda kućišta. Ispod maske su vratašca s filtrom prašine koji se po potrebi lako skida i očisti.
Prednju je masku potrebno povremeno skidati, pa je ARGB rasvjeta povezana pinovima s kućištem tako da neće doći do povlačenja žica kada ju skidate. Druga RGB traka nalazi se na krovu kućišta uz samo staklo tako da nije direktno vidljiva, ali će osvijetliti kompletnu unutrašnjost sustava.
2. Organizirajte hlađenje
S prednje strane kućišta imate prostora za tri ventilatora veličine 120 mm (kakve smo i mi koristili) ili za dva ventilatora veličine 140 mm koje dobivate s kućištem. Dobiveni ventilatori visoke su kvalitete te svakako savjetujemo da ih koristite ako ne ciljate na RGB opciju. Otkrili smo da sprijeda možete ugurati tri 140 mm ventilatora, tako da je ovo jedno od manjih kućišta u kojima možete imati takvu postavu.
Mi smo se odlučili za nove Be Quiet! Light Wings ventilatore koji dodaju rubno ARGB osvjetljenje te zadržavaju vrlo tih rad i visoke performanse. Sprijeda smo dodali tri Be Quiet! Light Wings 120 mm ventilatora za usis te ih zajedno povezali za RGB rasvjetu. Be Quiet! svoje ARGB osvjetljenje spaja paralelno, pa će efekt rasvjete biti kopiran na sve ventilatore. Imate opciju da rasvjetu ventilatora međusobno povežete, a ako imate više uređaja, u setu s tri ventilatora dobivate i splitter za šest uređaja koji rasvjetu napaja iz SATA konektora umjesto iz pina na matičnoj ploči.
Ovo kućište podržava i 140 mm ventilator sa stražnje strane za izbacivanje toplog zraka, pa smo već ugrađeni jednostavno zamijenili s novom 140 mm Light Wings verzijom koja donosi nužno ARGB osvjetljenje u naš build. Ostaje još prostor s gornje strane kućišta na koji se mogu montirati dva 120 mm ili dva 140 mm ventilatora. Da bismo održali pozitivan pritisak zraka u samom kućištu, odlučili smo se za vodeno hlađenje od 240 mm, odnosno model koji koristi dva 120 mm ventilatora za rad.
3. Vodeno hlađenje procesora
Kako smo spomenuli, nove Intelove matične ploče nisu kompatibilne s nekim hladnjacima na zrak zbog slobodnog prostora oko procesora. Taj problem vodena hlađenja nemaju, a s obzirom na procesor koji primarno testiramo (Core i9 12900K)koji bez srama povlači do 240 W u standardnome radu, svakako preporučujemo moćnija hlađenja za maksimalnu iskoristivost nove arhitekture.

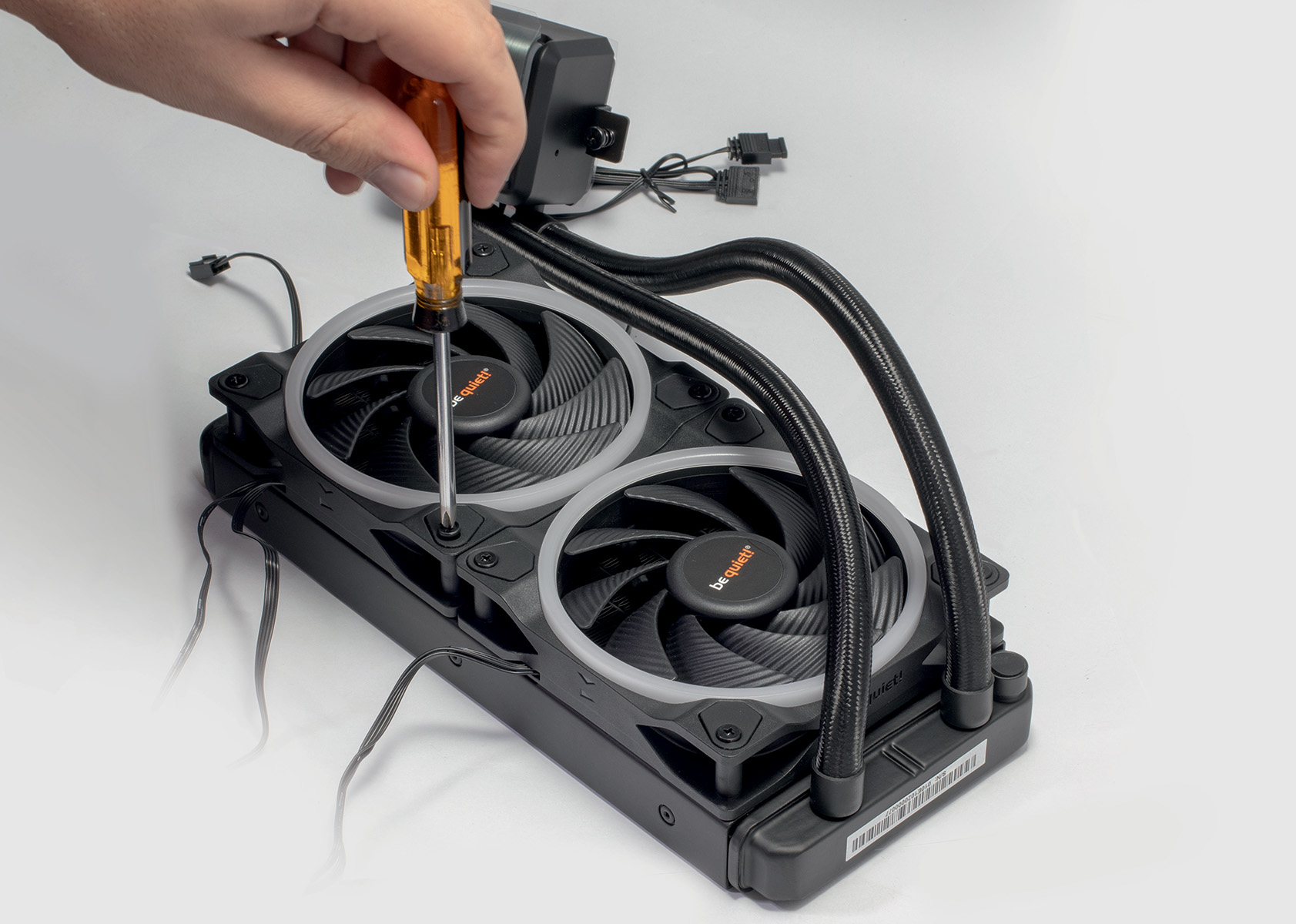

Ovdje na scenu stupa Be Quiet! Silent Loop 2 koji se odlično uklapa svojim dizajnom, ponovno s osvjetljenjem CPU bloka, kao da se išlo na određenu tematiku builda. Ovo se hlađenje reklamira za „lagano overclockanje sustava”, no na sobnoj temperaturi od 20 °C nije bilo problema s hlađenjem našeg procesora (lagano overclockanim na 5, 5 GHz) bez obzira na zadatak koji smo mu dali. Ventilatore s kojima dolazi Silent Loop 2 zamijenili smo sa spomenutim Light Wings 120 ventilatorima da bismo mogli upotpuniti RGB iskustvo novog builda.
Vodite računa kako okrećete ventilatore tako da su pri ugradnji žice okrenute prema stražnjoj strani kućišta. Vodeno se hlađenje zadnje stavlja u kućište jer zauzima prostor koji će vam trebati za spajanje na matičnu ploču.
4. Napajanje računala
Nakon spajanja ventilatora, vrijeme je za napajanje. Mi koristimo Be Quiet! Dark Power 12, vrhunsko napajanje od 850 W koje će omogućiti da izvučemo maksimum iz ovakvog builda bez obzira na zadatak, a ono ujedno štiti sve komponente preciznom isporukom istosmjerne električne energije. Certificiran je s oznakom 80+ Titanij i koristi tihi ventilator, a dolazi i s dodatnim prekidačem koji rad prebacuje na single-rail mod za potencijalno stabilniji rad kod visokog overclockanja procesora tako da vam omogućuje igranje s dodatnim performansama sustava.

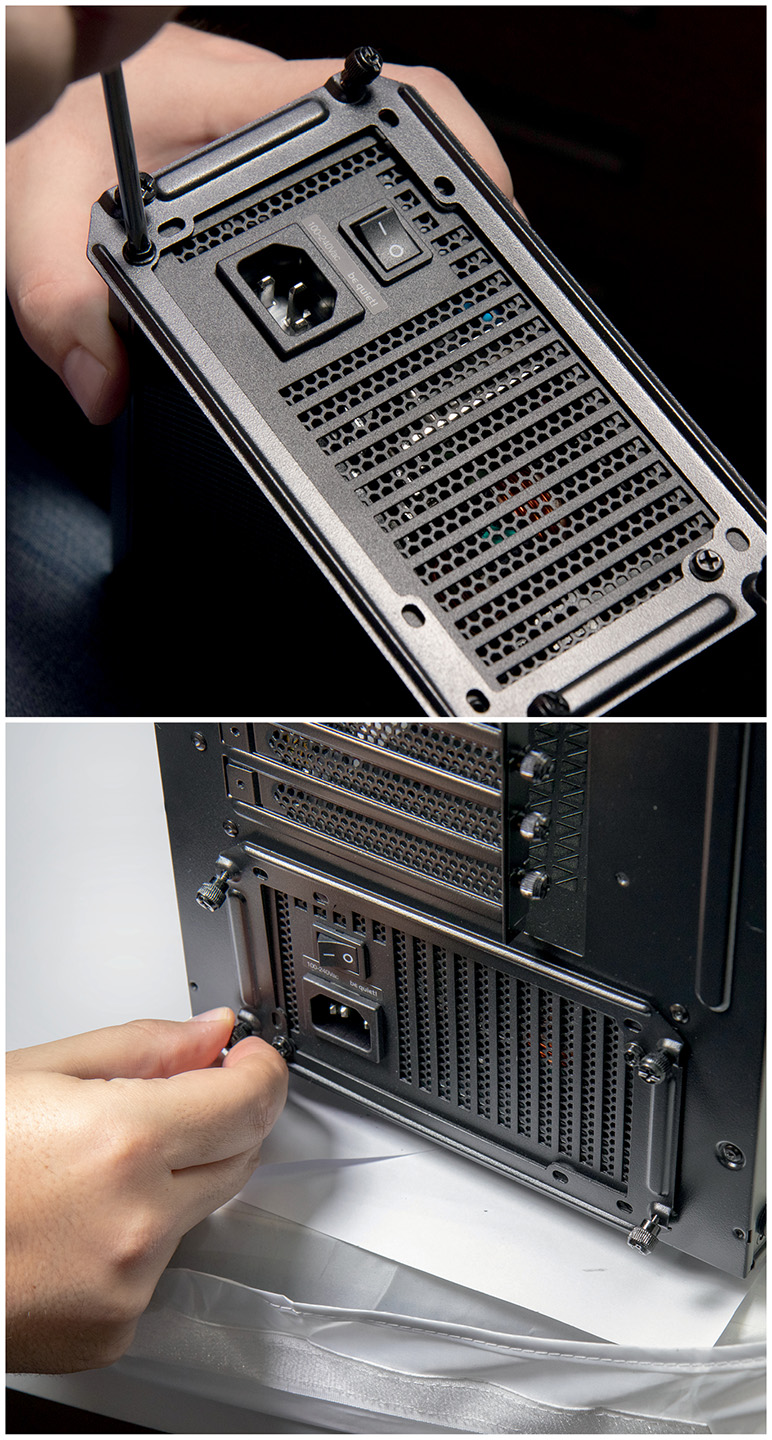

Kućište koristi nastavak za držanje napajanja koji skinete s kućišta, pričvrstite za napajanje i komplet gurnete u kućište i pričvrstite. Napajanje je modularno, pa povežite samo kablove koji vam trebaju imajući na umu da matična koristi dodatno 2 × 8-pinsko napajanje, a ARGB rasvjeta trebat će SATA konektore.
5. Instalacija procesora

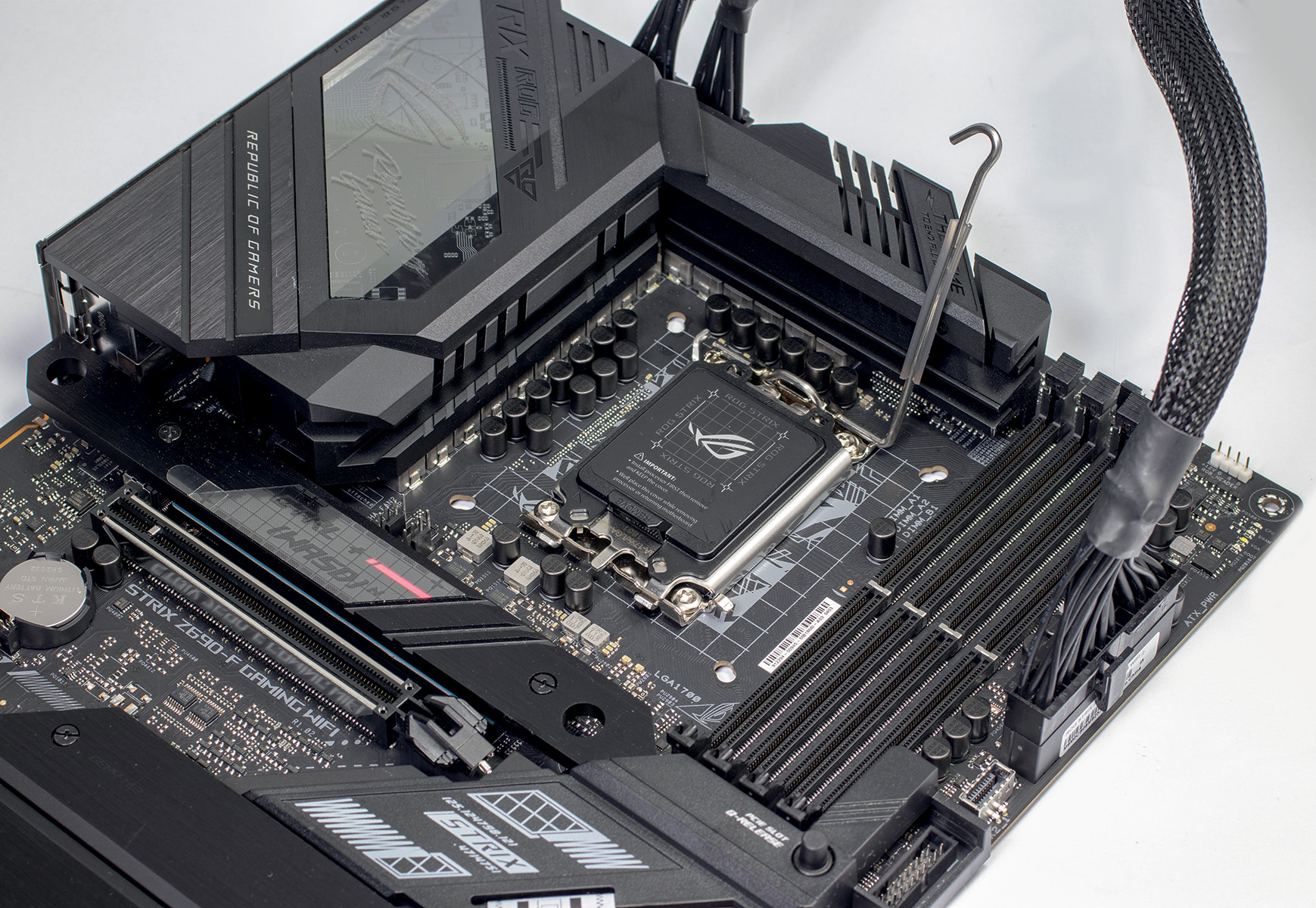

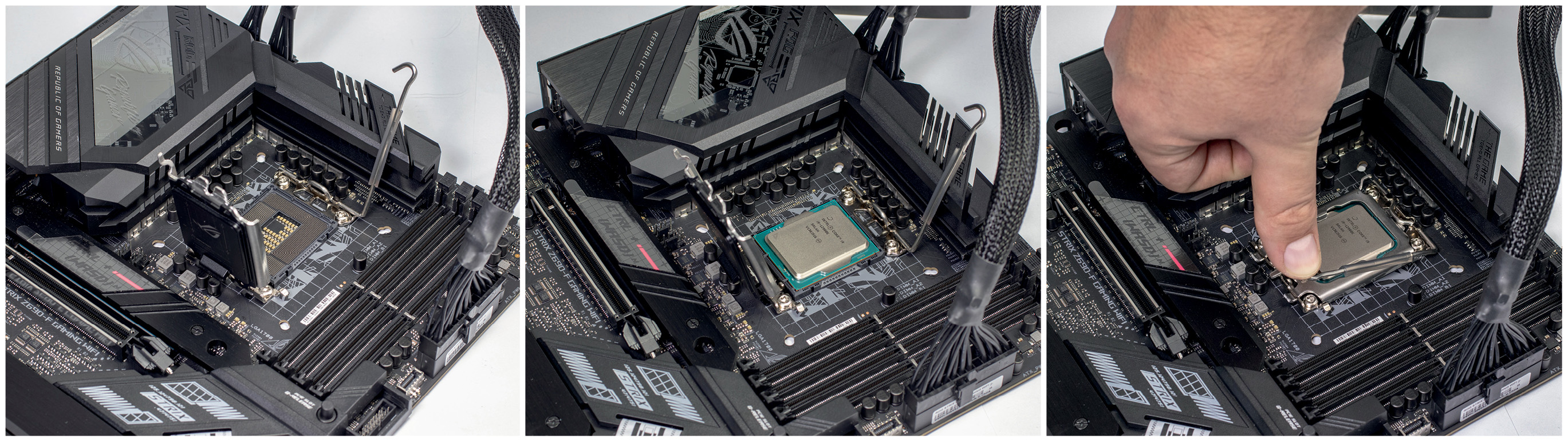

Novi Intelov procesor dolazi s nešto drugačijim dimenzijama te je veći, tako da se može povezati s više pinova sa socketom na matičnoj ploči. Podsjetimo da Intelovi procesori imaju pinove na strani matične ploče, dok je površina na procesoru ravna s izloženim metalnim konektorima za pinove na ploči. Iznimno je bitno da se pinovi na ploči ne saviju dok su izloženi jer je moguće da sustav neće raditi dok ih ne ispravite, a može doći i do fizičkog oštećenja procesora ili ploče. Podignite metalni držač procesora na ploči i maknite plastični štit pinova.
Procesor stavite u socket tako da vodite računa o četiri ureza na rubu procesora koji se moraju poklopiti s plastičnim zubima na samom socketu tako da sve sjedne na svoje mjesto bez ikakvog korištenja sile. Zatim poklopite procesor i pritisnite polugu koja će pritisnuti procesor tako da se ne bi pomaknuo. Obrišite površinu procesora od eventualnih otisaka prsta.
6. Instalacija M.2 diskova
Vjerujemo da će u današnje vrijeme svatko uzeti M.2 SSD disk što svakako preporučujemo iz niza razloga, a jedan od njih su performanse. Ploča koju mi koristimo ima veći broj utora za diskove te za njih ima vlastite hladnjake koji su ujedno i dio dizajna. No ako vaš SSD disk dolazi s vlastitim hladnjakom, savjetujemo da ga ne pokušate skinuti da ne biste oštetili disk i izgubili garanciju. M.2 utor ima mali zub te je lako okrenuti SSD disk na pravu stranu.

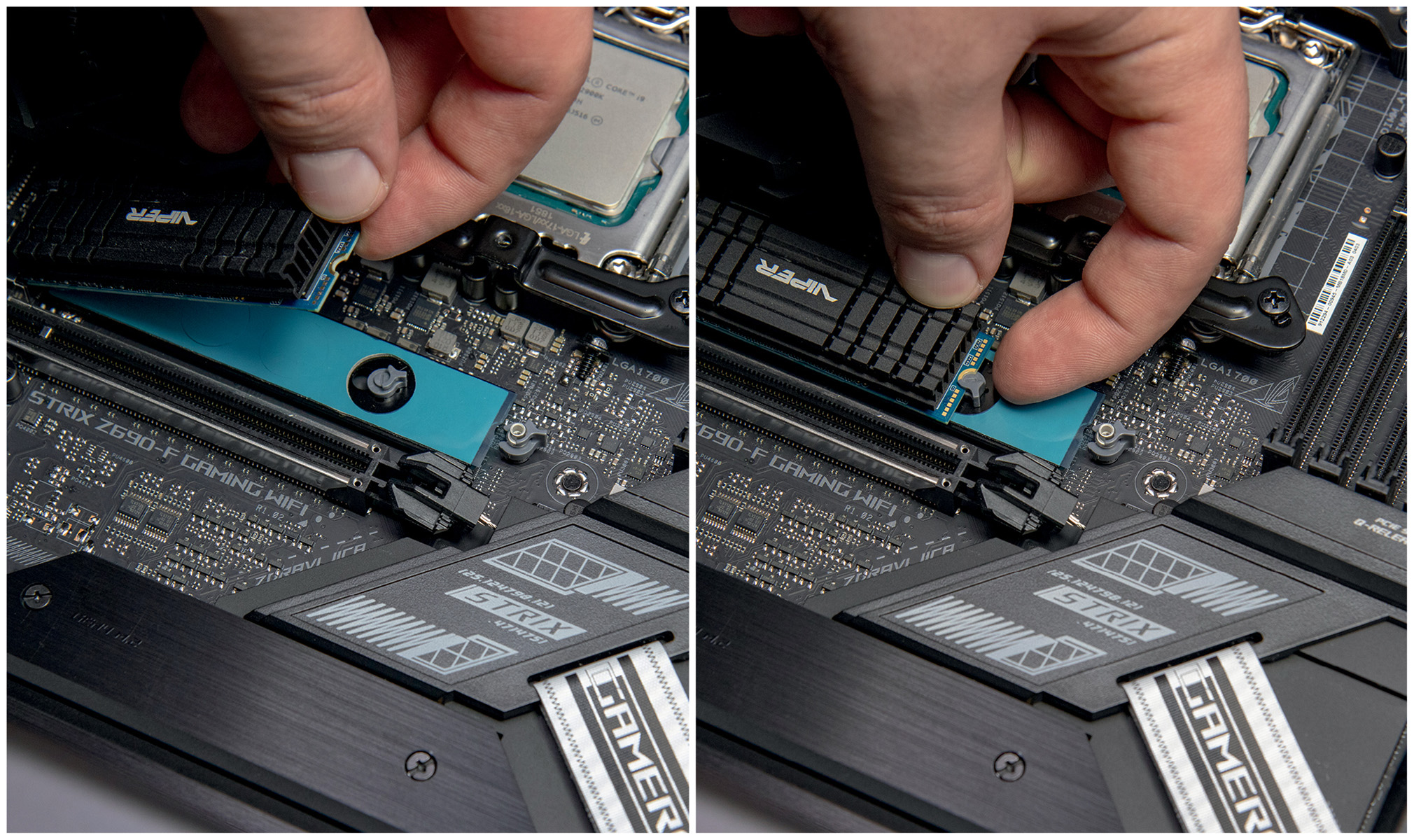

Instalira se tako da ga gurnete u utor pod kutom od oko 30° od matične ploče te, jednom kada su pinovi u utoru, disk stisnete da bude paralelan s matičnom pločom. Većina ploča od vas će zahtijevati pričvršćivanje malim vijkom, no ova ASUS-ova ploča ima vrlo jednostavan toolless dizajn kod kojem samo zakrenete rukom i disk će se držati na mjestu.
7. Instalacija matične ploče

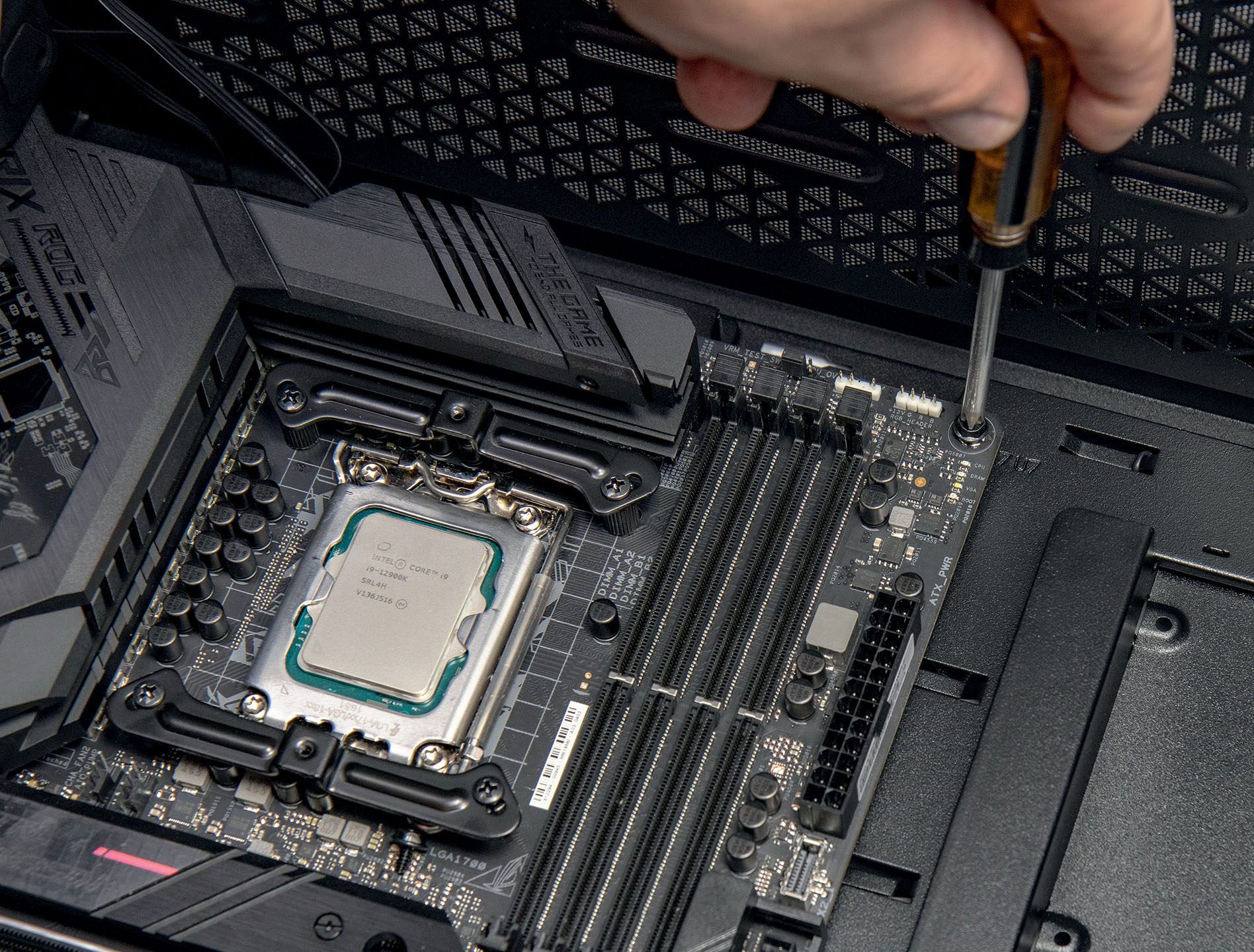

Vrijeme je da matičnu ploču stavimo u kućište. Stražnji dio sa svim utorima (poput USB-a) jednostavno poravnajte s urezom u kućištu te podesite pin koji će proći kroz srednju rupu na ploči tako da drži ploču dok ju pričvrstite vijcima. Ovisno o kućištu i ostatku komponenti možda će trebati malo truda da stavite ploču na njeno mjesto. Svakako vodite računa da ploča ne zagrebe svojom stražnjom stranom da se ne bi trajno oštetila. Pričvrstite ju vijcima koje ste dobili s kućištem, broj vijaka ovisi o veličini ploče, u našem ih je slučaju bilo osam. Savjetujemo da koristite magnetizirani odvijač tako da sačuvate živce.
8. Instalacija RAM memorije

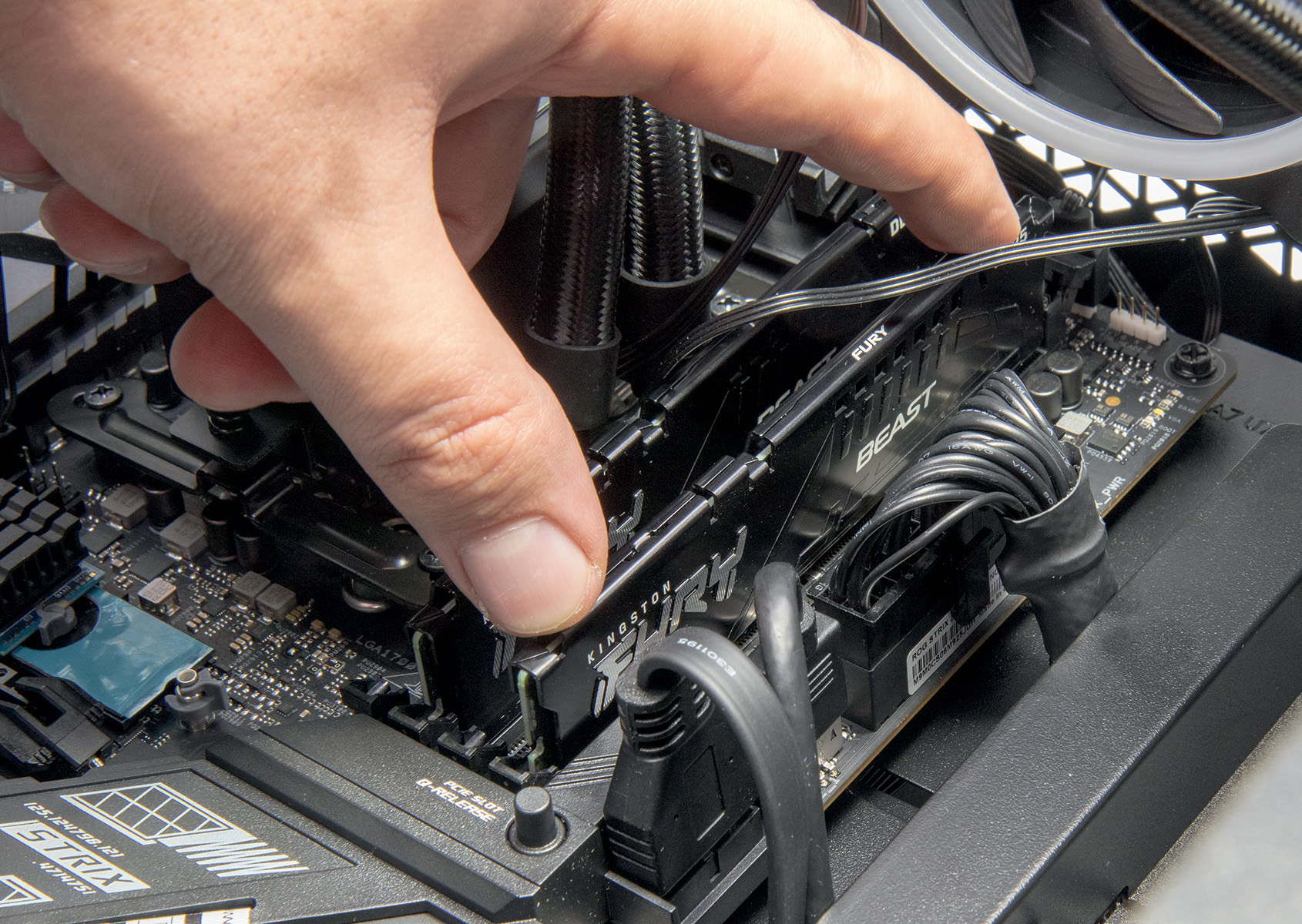

Dok DDR5 memorija donosi potpuno novu razinu performansi, vizualno se vrlo malo toga mijenja. Da bi se izbjegla instalacija nekompatibilnih memorija, DDR keksi standardno imaju ureze na različitim lokacijama. Sukladno tome, nije svejedno na koju stranu okrenete memoriju, pa budite sigurni da je memorija okrenuta na pravu stranu te da je zub na ploči poravnat s utorom na memoriji. Memorija se instalira tako da ju pritisnete u matičnu ploču dok ne čujete klik, što je znak da je kopča na matičnoj ploči sjela na mjesto te da RAM ne može ispasti. Kod vađenja memorije bitno je otpustiti ove kopče s jedne ili obje strane DDR5 memorije.
9. Spajanje žica na matičnu ploču

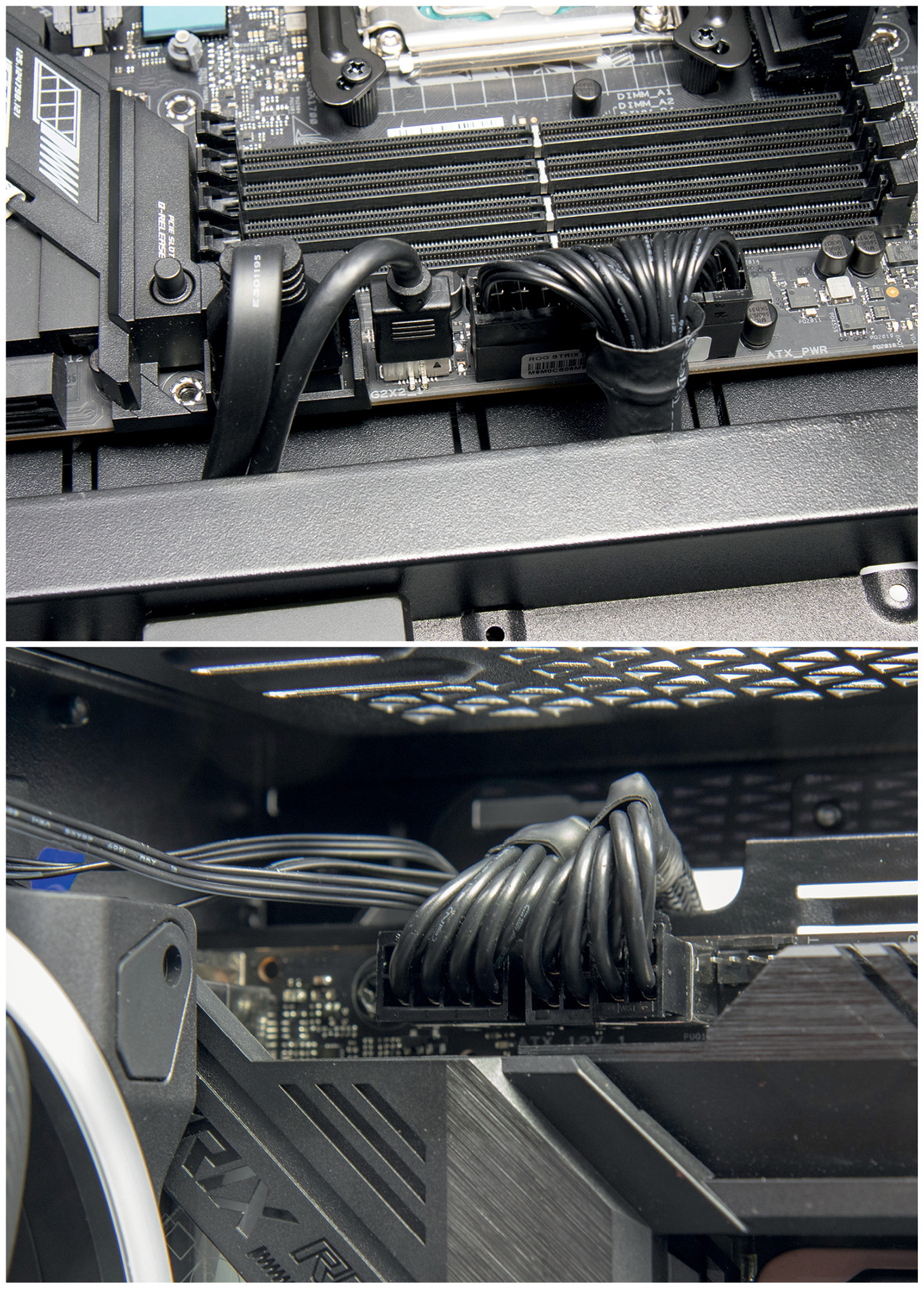

Sada je vrijeme da povežemo sve dijelove računala s matičnom pločom. Krenite od napajanja, glavnog 24-pinskog utora koji se nalazi s desne strane matične ploče. Predlažemo da se pobrinete da sve izgleda dobro barem s prednje strane kućišta koje je vidljivo kroz staklo i minimizirate žice vidljive kroz sustav. Nakon glavnog utora, vrijeme je da se poigrate s već spomenutim žicama iz napajanja za dodatnu struju procesoru.
Riječ je o 2 × 8-pinskim utorima koji će biti označeni drugačije od konektora za grafičke kartice. Dok za grafičke treba koristiti PCIe konektore iz napajanja, za procesor koristite one s oznakama P4 ili P8 (ovisno o broju pinova). Provedite ih na vrh matične ploče u lijevom kutu, trebat će savijati žicu da sjednu na svoje mjesto. Jednom kada je napajanje ploče gotovo, vrijeme je za ostale manje konektore. Vidjet ćete snop žica koji visi iz samog kućišta, povežite ga na kompatibilne utore na ploči da biste imali funkcionalne USB i audio utore sprijeda.
Spajanje samog gumba za paljenje zadržava vrlo stari standard te će biti izazov za početne sastavljače. Najbolje je u uputstvima pogledati gdje se na ploči nalaze traženi pinovi, a i sama ploča će imati nacrtane točne pinove. Na kraju svakako povežite i ventilatore u njihove utore te pratite brojeve utora da biste kasnije mogli lakše kontrolirati spomenute ventilatore.
Ostaje nam još AARGB tj. kontrola samog osvjetljenja. Naša ploča ima tri digitalna RGB izlaza što znači da možemo odvojeno kontrolirati tri zone osvjetljenja. Na jedan smo pin povezali samo kućište s ledicama, na drugi smo pin spojili ventilatore, dok je zadnji na optimalnoj poziciji za osvjetljenje vodenog hlađenja.
10. Instalacija hladnjaka

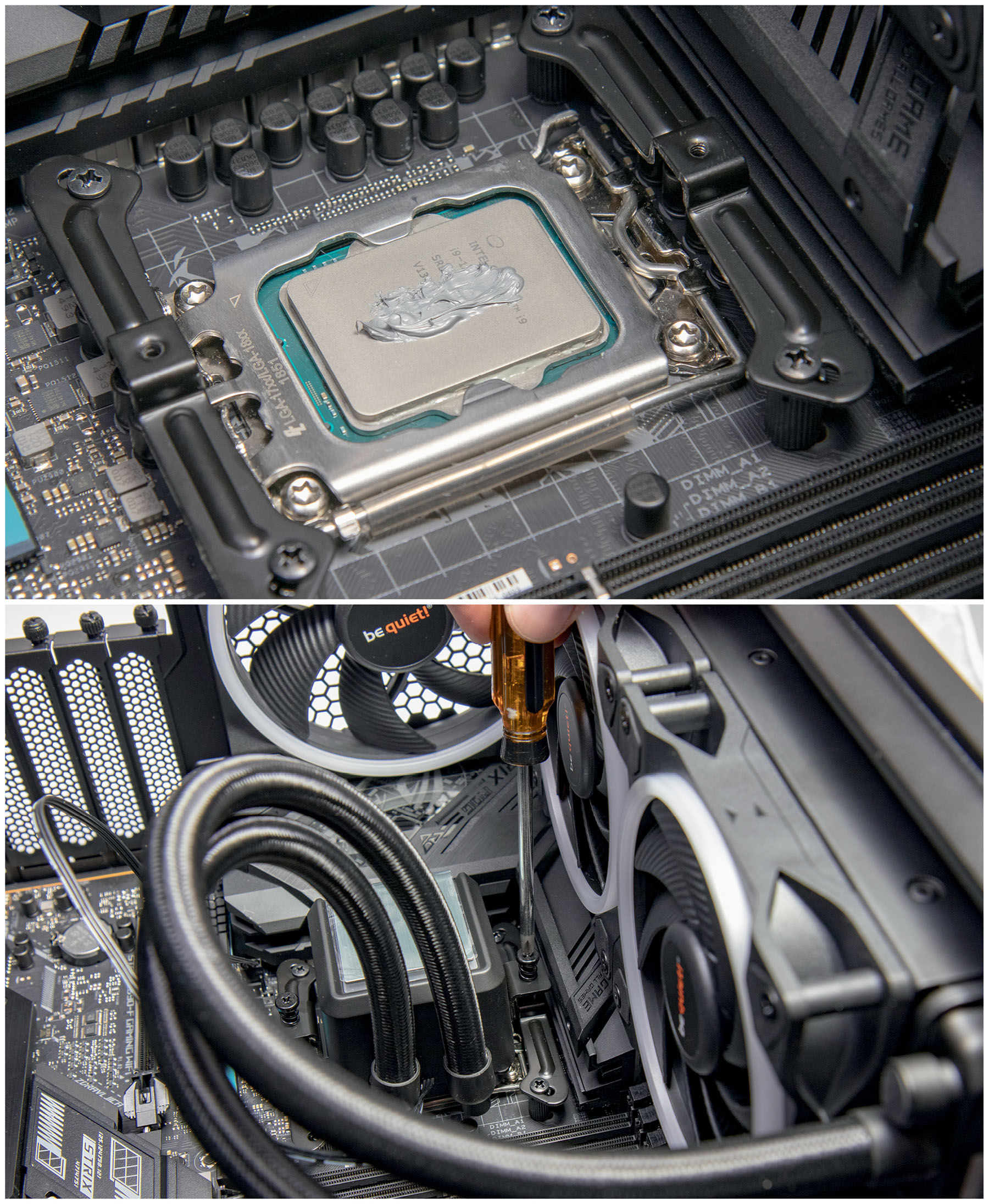

Za kraj ostaje sama instalacija hladnjaka, u našem slučaju 240 mm AIO vodenog hlađenja. Radijator instalirajte na krov kućišta s vijcima s vanjske strane te provjerite hoće li se cijevi moći savinuti da biste optimalno instalirali CPU blok. Standardno, izlaz s cijevima treba gledati prema prednjem dijelu kućišta kako bi sve stalo na svoje mjesto. Kada je sam radijator postavljen, na procesor istisnite malo termalne paste koja će pomoći u prijenosu topline s procesora na hladnjak.
S obzirom na novi dizajn procesora, savjetujemo da povučete umjereno debelu crtu paste po duljoj osi procesora. Višak paste neće smetati u radu, ali će biti izazov očistiti ga kasnije u slučaju zamjene ili reinstalacije hladnjaka. Kako smo spomenuli, dok novi socket koristi malo drugačije rupe, ASUS-ove ploče srećom imaju i dosad standardne LGA1200 rupe, pa su i dosadašnje metode instalacije valjane.
Sa stražnje strane ploče postavite dobiveni backplate koji će držati CPU blok, provedite dobivene vijke te s prednje strane instalirajte držače CPU bloka. Pritisnite CPU blok na procesor i konstantno ga držite dok istovremeno pričvršćujete vijke CPU bloka na držače. Napredniji sustavi koriste opruge za pritisak da ne bismo pretjerali s pritiskom te savjetujemo ovakve modele za hlađenje novih procesora dok se kompatibilnost ne poboljša.
11. Instalacija grafičke kartice

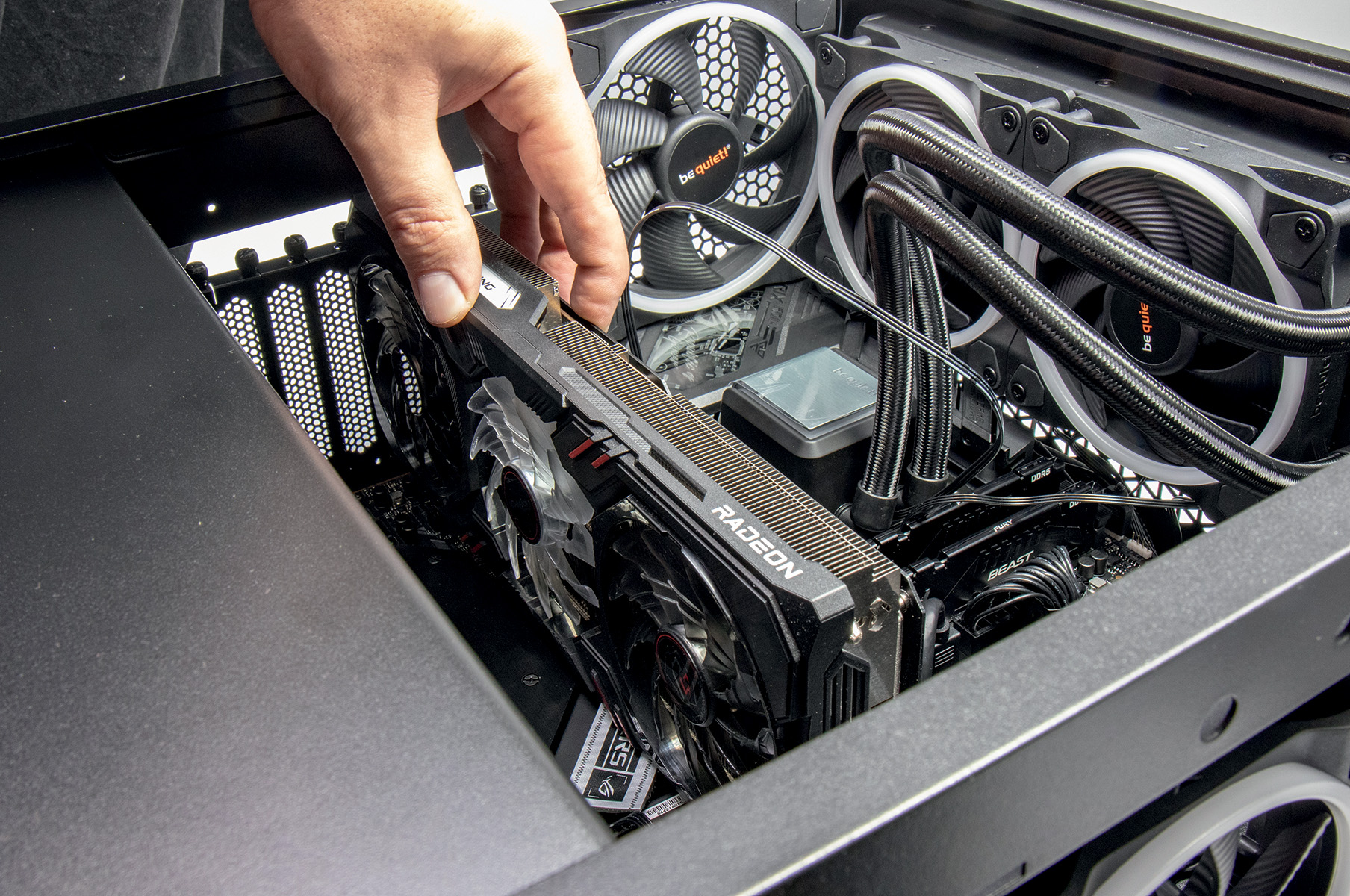

Šećer na kraju svakog builda svakako je instalacija grafičke kartice. Kod instalacije ove komponente nema pretjeranih trikova. Skinite PCIe držače sa stražnje strane kućišta i polako gurnite grafičku karticu na njeno mjesto. Koristite PCIe utor kao vodič, a na stražnjoj strani s utorima možete provjeriti sjedi li kartica do kraja. Jednom umetnuta kartica treba dodatno napajanje koje morate provesti sa stražnje strane.
Ovisno o vašem kućištu odaberite iz kojeg će smjera žice biti najmanje vidljive, mi preferiramo da idu iznad kartice. Ipak je dobro odmaknuti ih barem malo, da ne budu priljubljene za vrući backplate, iako se ništa ne bi smjelo dogoditi ako koristite kvalitetno napajanje. Nakon instalacije grafičke kartice spremni ste za prvo paljenje sustava.
