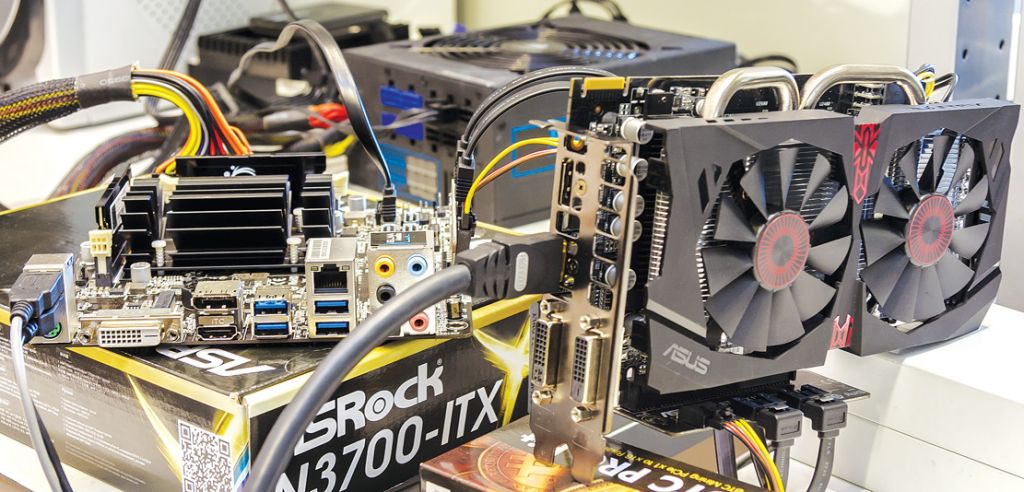

Kartica gotovo veća od matične Mali Braswell Atom nije u potpunosti uspio iskoristi  performanse koje su pružale dedicirane grafičke kartice

Intel Braswell uz dediciranu grafičku karticu

David i Golijati

Pogledajte što se događa kad na malog 6 W Atoma prikvačite dedicirane grafičke kartice

Svako malo padne nam na pamet kakva suluda ideja koja u praksi možda i nema toliko smisla, ali na papiru zvuči vrlo interesantno za isprobati. Nažalost, da bi uopće mogao nastati članak, ideja mora biti izvediva.

Mali Atom i velika Fury X, ruku pod ruku, kako vam to zvuči? Prije svega možda malo i nerealno, ali bilo bi zgodno vidjeti koliko daleko ovaj sićušni 6 W SoC/procesor može pogurati jednu high-end flagship karticu kao što je Fury X. E pa to smo i učinili. Naravno, odradili smo i jedan malo realniji scenarij/test sa slabijim i više mainstream primjerom dedicirane grafičke kartice, Radeonom R7 370X. Intel je tamo negdje krajem ožujka potiho predstavio nasljednika Bay Trail-D Atom platforme, a riječ je novim BGA SoC-ovima koji dolaze pod kodnim imenom Braswell. Nova platforma bazira se na manjem, 14 nm proizvodnom procesu. Tako će nas Braswell ovog puta zadovoljiti boljom efikasnošću, nižim TDP-om i manjom toplinom njegove platforme.
Ovi novi SOC-ovi dolaze u konfiguracijama s 2 ili 4 jezgre, a najveće promjene, baš kao i kod Broadwella, odnose se na implementaciju Intelove osme generacije integrirane grafike. Modela za sada ima ukupno četiri, tri Celerona i jedan Pentium, a svi u usporedbi s Bay Trail counterpartovima imaju puno niži TDP, te podržavaju brži DDR3-1600 MHz RAM.

Matej Braswell 3 tema

Rame uz rame N3150M i N3700 matične ploče s predinstaliranim novim Atom procesorima



Baza svega

Braswell Atome nećemo samo nalaziti u gotovim mobilnim uređajima, već i u sklopu matičnih ploča klasičnih Intelovih partnera (ASRock, Asus, MSI), ali kao polugotovo BGA riješenje. Ovo u prijevodu znači da ćete dobiti matičnu ploču s predinstaliranim procesorom i hladnjakom, koji je u slučaju ovih Atoma kompletno pasivan i stoga nečujan. Na test smo tako dobili dvije ASRockove matične ploče, jednu microATX, te jednu mini-ITX. Ova manja nosila je najjači primjer novog Braswell SoC-a, N3700, dok se veća bazirala na nešto slabijem procesoru - N3150. Odlučili smo koristiti oba, čisto da vidimo koliku razliku u performansama dedicirane grafičke kartice će donijeti nešto malo više od 300 MHz veći radni takt u slučaju N3700 nad N3150. Oba modela u suštini nude jako sličan layout i mogućnosti, počevši od I/O konekcija, količine SATA konekcija, pa sve do dizajna. Jedina razlika je u tome što zbog većeg formata ploče N3150M model logično ima više slotova, od čega je jedan čak PCI-express x16, te koristi klasične RAM DIMM slotove, dok N3700-ITX koristi SO-DIMM.



Improvizacija na djelu

tablica 1

Iako je jedna od ploča koje smo koristili imala punokrvni PCI-express slot x16 duljine, druga koja je nosila jači procesor imala je samo onaj duljine x1. Ovo je zapravo uobičajena situacija, jer proizvođači pretpostavljaju da korisnici neće uparivati dedicirane grafičke kartice sa Atomima. Očito ne znaju da ima pustolova koji se neće zadovoljiti regularnim kombinacijama. U to ime nabavili smo odgovarajući adapter koji možete jeftino kupiti na eBayu ili u lokalnoj trgovini. Mi smo igrom slučaja za potrebe našeg eksperimenta uspjeli dobiti ASRockov adapter koji se inače reklamira kao Bitcoin kit adapter za također ASRockove Bitcoin ploče koje imaju po 6-7 x1 slotova kako bi stalo što više grafičkih kartica za rudarenje, a koji je i nama poslužio svrsi.
Drugi najveći problem koji nas je zadesio jest činjenica da, unatoč tome što smo imali x16 slot na raspolaganju, on nije i elektronski konfiguriran na x16 brzinu, već na x1. Sama Braswell platforma nema dovoljno slobodnih PCI-express laneova da bi mogla pružiti/preusmjeriti dovoljno propusnosti PCI-express slotovima. Uz sve to, standard PCI-express koji se nalazi na ovim pločama dolazi u 2.0 verziji, što također znači manju propusnost u odnosu na 3.0 standard.

Matej Braswell tema 2

Glavni sastojak Bez x1 na x16 PCI-express adaptera ova zabava ne bi bila moguća



Očekivano neočekivani rezultati

Prije svega bilo je u startu jasno da nećemo dobiti bajne rezultate, no s druge strane moramo priznati da nismo baš očekivali toliko veliku razliku. Najviše nas je brinulo, pored činjenice da ovi Atomi neće biti dovoljno jaki da poguraju dedicirane grafičke kartice, koliko će nas PCI-express x1 2.0 ograničiti u cijelom procesu testiranja.

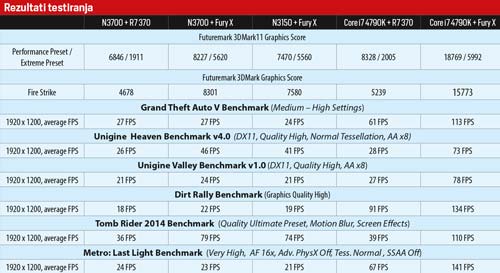

reza testa
Nakon brzog pregleda rezultata i par usporedbi, ispada da je to bio najmanji problem. Da, očekivano su Atomi jednostavno preslabi za čak i slabije verzije dediciranih grafičkih kartica poput Radeona R7 370, dok u slučaju Fury X-a nema niti potrebe komentirati.
Kristalno je jasno da bi se razvio puni potencijal ovih grafičkih kartica treba imati jači procesor, no ipak smo se nadali da će možda N3700 biti dovoljan za R7 370, što se na kraju ipak pokazalo kao preoptimistično, pogotovo zato što je većina igara vrlo procesorski ovisna.
Ovdje je najviše zablistala igra Tomb Raider, koja je pokazala kako bi igre zapravo trebale biti optimizirane. Ona je imala minimalnu razliku između Atoma i punokrvnog Core i7 procesora, svega 5%. Bilo kako da bilo ovo je definitivino jedno posebno iskustvo / test koje nam je malo bolje približilo snagu i mogućnosti Atom procesora i njegove platforme u usporedbi s onima iz desktop segmenta.

N3150M / N3700 ITX
Performanse: ★★★★
Isplativost: ★★★★★
Dojam: ★★★★★

Ocjena: 4,6
Proizvođač: ASRock, Inc.
Čipset: Braswell, integrirani procesor Intel Pentium N3150 / N3700 (4 x 2,08 / 2,4 GHz, 4 dretve, 2 MB L2 cache)
Socket: BGA 1170
Konektori na ploči (N3150M): 2 x DIMM DDR3 1600 / 1333 / 1066 MHz, 1 x PCI-e x1 2.0, 1 x USB 2.0 / 1.1, 1 x USB 3.0 / 2.0, 2 x SATA III, 2 x SATA II, SPDIF Out, half-size mSATA
Konektori na ploči (N3700-ITX): 2 x SO-DIMM DDR3/L 1600 / 1333 / 1066 MHz, 2 x PCI-e x1 2.0, 1 x PCI-e x16 (@ x1) 1 x USB 2.0 / 1.1, 1 x USB 3.0 / 2.0, 4 x SATA III, SPDIF Out, half-size mSATA
Konektori straga (N3150M): PS/2, RJ-45 Gigabit port, 2 x USB 3.0/2.0, 2 x USB 2.0/1.1, S/PDIF Out (Optical), 2.1-Channel Audio I/O (5 jacks), HDMI Out, VGA, DVI-D
Konektori straga (N3700-ITX): Combo PS/2, RJ-45 Gigabit port, 4 x USB 3.0/2.0, 2 x USB 2.0/1.1, S/PDIF Out (Optical), 7.1-Channel Audio I/O (5 jacks), HDMI Out, DisplayPort, DVI-D
Oprema: Korisnička uputstva, DVD s dodatnim softverom i upravljačkim programima, I/O Shield, 2 x SATA III kabel, promotivni materijal
Format i dimenzije: Micro-ATX, 22,6 x 17,8 cm / mini-ITX, 17 cm x 17 cm
+ Omjer uloženog i dobivenog, malena potrošnja i pasivno hlađenje, solidan broj I/O konekcija obzirom na form factor i namjenu, mSATA slot, potreban samo ATX power konektor za napajanje
- Nedostatak integriranog Wi-Fi modula
ASRock, www.asrock.com

Cijena s PDV-om:
599,00 kn / 899,00 kn
