Micro:BIT u botanici - Projekt 2: Mokro ili suho?

Micro:BIT u botanici - Projekt 2: Mokro ili suho?

Kako iskorisititi pinove
Jedna od najboljih značajki micro:bit računala su pinovi koji omogućuju spajanje vanjskih komponenti i senzora uz čiju pomoć ćete raditi svoje projekte. Mi smo za ovu priliku odabrali projekte izrade mini light-showa i kontrole vlage u tegli s cvijećem.

Projekt 2: Mokro ili suho?

UVOD U ZADATAK:

Cilj zadatka je napraviti program koji će pomoću analognog ulaza očitavati vrijednosti improviziranog senzora vlage (mjerenje otpora između dva vodiča kroz neki material, a u našem slučaju je to zemlja). Izmjerene vrijednosti će varirati između 0 i 1023 što znači da možemo uspoređivati vrijednosti i postavljati neke operacije te da nam program u budućnosti može poslužiti prilikom izrade sklopa za navodnjavanje biljaka. Kada se izmjerena vrijednost senzora spusti ispod neke razine (300) uključit će se LEDica. Pin 0 je upotrebljiv jer može biti analogan, ali i digitalan kao u prethodnom projektu. Potrebno je odabrati odgovarajuću naredbu kako bi odredili način upravljanja pinom. Za izradu senzora potrebna su nam dva čavla te dva vodiča.

projekt 2 1

IZRADA:

Prvi korak je napraviti improvizirani senzor vlage i spojiti ga s micro:bitom. Čavle je potrebno učvrstiti tako da stoje paralelno razmaknuti otprilike 25mm. Možete staviti nešto između njih i oblijepiti ih izolirajućom trakom. Svaki čavao spojite s vodičem, te priključite na izlaze micro:bita 0 i 3V, pošto je u pitanju senzor za otpor, nije bitan polaritet senzora. Također je potrebno spojiti LEDicu s predotporom kao u prethodnom zadatku samo na digitalni pin 1 i GND.

projekt 2 2

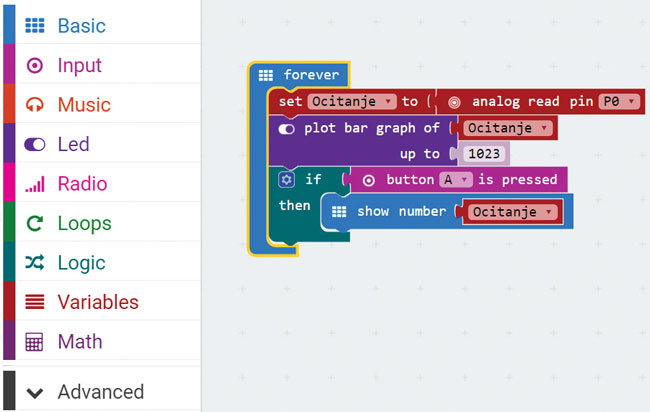

Drugi korak je započeti programirati. Pritiskom na ugrađeno tipkalo A očitava se vrijednost senzora vlage i ispisuje na 5x5 LED zaslonu. Prije toga je potrebno plotati očitanu vrijednost do vrijednosti 1023.

projekt 2 3

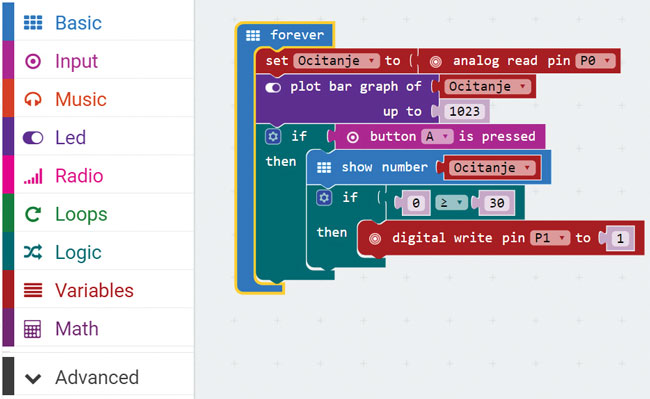

Treći korak je dodavanje ostalih funkcija u koje se može ubrajati i uključivanje pumpe za vodu (s relejem) dok vrijednost vlage dođe do određene vrijednosti. U našem slučaju će se uključiti vanjska LEDica kada se vrijednost senzora spusti ispod 300 (suha zemlja).

projekt 2 4



TESTIRANJE uređaja

projekt 2 5

Napomena:
Granična vrijednost očitanja senzora (u našem slučaju 300) može varirati tako da je potrebno testirati i prilagoditi uvijetima. Program se može optimizirati da ne troši toliko električne energije, ali ovo je demonstracijski uređaj. Prilikom dodavanja releja za uključivanje pumpe za vodu ili nekih većih trošila od LEDica potrebno je koristiti ploču s relejima koja koristi vanjsko napajanje ili napraviti tranzistorsku sklopku koja radi na istom principu. Puni naziv senzora je Soil moisture sensor. Za ozbiljnije projekte obavezno je koristiti prave senzore, a ne improvizirane poput ovoga jer u nekim slučajevima mogu dati poprilično pogrešna mjerenja što može dovesti do neželjenih posljedica (kod navodnjavanja može napraviti poplavu u slučaju da senzor cijelo vrijeme očitava kako je zemlja suha). Obavezno je napomenuti kako se senzor vlage ne smije kratko spojiti jer će uništiti micro:bit!
